Трансформатор ТСКС-25-У3
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение, кВ: ВН - 6; 6,3; 10; 10,5 и НН - 0,23; 0,4.
Схема и группа соединения У / Ун - 0, в обоснованных случаях по согласованию сторон допускается схема и группа соединения Л / Ун -11.
Сопротивление изоляции обмоток ВН более 500 МОм, обмоток НН не менее 100 МОм при температуре окружающего воздуха 25°С±10°С. Обмотки трансформатора изготовлены из медного провода с применением изоляционных материалов класса нагревостойкости «В» по ГОСТ 8865. Трансформатор выполнен с облегченной изоляцией по ГОСТ 1516.1. Стойкость трансформатора при коротком замыкании соответствует ГОСТ 11677. Длительность короткого замыкания на зажимах трансформатора - 2 с. По условиям эксплуатации в части воздействия механических факторов внешней среды трансформатор удовлетворяет требованиям группы М 18 по ГОСТ 17516.1. Крен и деферент до 15 °.
Трансформатор допускает работу с номинальной нагрузкой, при повышении напряжения на 10 % сверх номинального, не более двух раз в сутки, продолжительностью не более 2 минут. Корректированный уровень звуковой мощности трансформатора при его работе на холостом ходу не превышает 65 дБА на расстоянии 0,3 м от трансформатора.
Тип трансформатора |
Мощность
трансформатора,
кВт |
Характер нагрузки |
Номинальное
напряжение
ВН.кВ |
Наибольшее
рабочее
напряжение
ВН, кВ |
Номинальное
напряжение
ВН.кВ |
Потери, Вт
Холостого хода, Короткого замыкания, Суммарные, не более |
Напряжение короткого
замыкания, % |
Ток холостого хода, %, не более |
Габаритные размеры, мм, не более
В*С*Н |
Масса, кг |
ТСКС 25/10-УЗ |
25 |
Номинальная (длительно -непрерывная) |
10; 10,5 |
10,5; 11 |
0,23; 0,4. |
300, 600, 900 |
1.5 |
9 |
670*310*705 |
270 |
ТСКС 25/6 - УЗ |
25 |
Номинальная (длительно -непрерывная) |
6; 6,3 |
6,3; 6,6 |
0,23; 0,4 |
300, 600, 900 |
1.5 |
9 |
670*310*705 |
270 |
Примечания:
ВН - обмотки высшего напряжения; НН - обмотки низшего напряжения.
По согласованию с заказчиком возможно изготовление трансформаторов с другими значениями напряжений.
ПОКАЗАТЕЛИ НАДЕЖНОСТИ И ГАРАНТИЯ
Трансформаторы имеют следующие показатели надежности:
установленная безотказная наработка - не менее 25000 ч;
вероятность безотказной работы в течение 8800 ч - не менее 0,995;
срок службы до первого капитального ремонта - не менее 12 лет;
срок службы - не менее 25 лет;
гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию, но не более 4 лет с момента отгрузки.

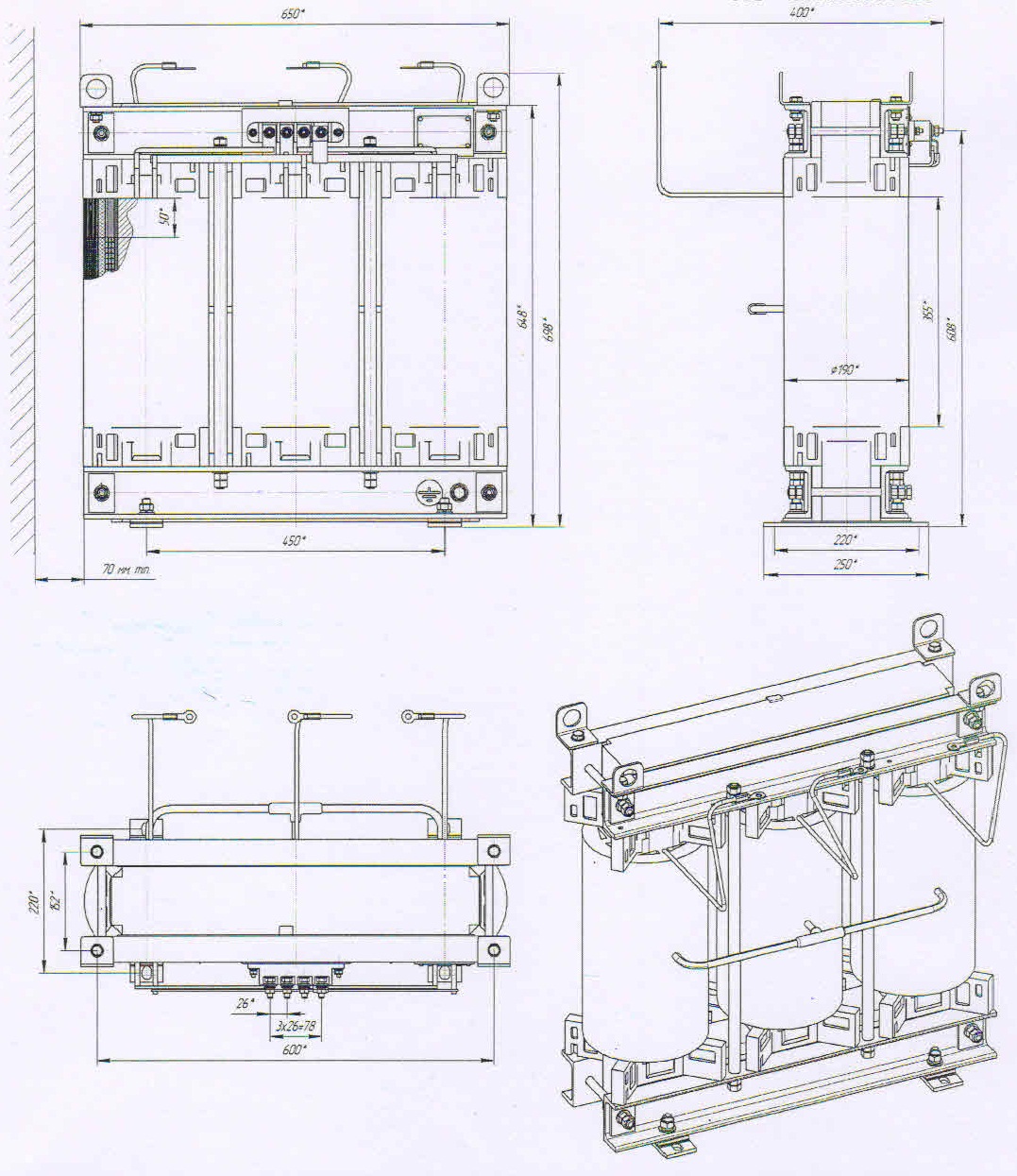

КОНСТРУКЦИЯ
Трансформатор трехфазный с естественным воздушным охлаждением.
Магнитопровод изготовлен из электротехнической стали толщиной 0,35 мм. Форма сечения стержня четырехступенчатая, ярма - двухступенчатая.
Обмотки многослойные, выполнены из медного провода.
Подъем трансформатора производить кранами, лебедками и другими механизмами с грузоподъемностью, соответствующей массе трансформатора. Угол отклонения стропов от вертикали должен быть не более 15 °.
|
