| Реле тока обратной последовательности типа РТФ - 9 ТУ 16-523.603-81
Реле тока обратной последовательности предназначены для защиты генераторов и трансформаторов при несимметричных коротких замыканиях и перегрузке токами обратной последовательности.
Условия эксплуатации
климатическое исполнениеУХЛ или О, категория размещения "4" по ГОСТ 15150-69;
диапазон рабочих температур от минус 40 до плюс 55°С;
вибрационные нагрузки (группа М7 по ГОСТ 17516.1-90) 0,5g в диапазоне частот от 10 до 100 Hz.
Технические данные
- номинальныйток ( Iн ): 1 или 5 или 10А;
- номинальное напряжение оперативного тока: 220 и 110 V;
- номинальная частота: 50 или 60 Hz;
- диапазонрегулирования уставок по току обратной последовательностиприведен в таблице 1;
- способ регулирования уставок -дискретный;
|
ТАБЛИЦА 1
| Реагирующие органы | Диапазон регулирования уставок по токуобратной последовательности, А | Время срабатывания при двухкратномтоке срабатывания, не более,s |
| первый | ( 0,04 - 0,164 ) Iн | 0,05 |
| второй | ( 0,4 - 1,64 ) Iн | 0,045 |
|
погрешность тока срабатывания - не более 10%;
время срабатывания приведено в таблице 1;
коэффициент возврата - не менее 0,95;
мощность, потребляемая реле в номинальном режиме :
- в цепях тока -не более 0,5 VА/фазу
- от источника оперативногонапряжения- не более 10 W;
коммутационная способность контактов выходного реле при напряжении от 24 до 250V:
- в цепяхпостоянного тока c постоянной времени индуктивной нагрузки не более 0,02s -не менее 30 W
- в цепяхпеременного тока при cos jне менее 0.4 - не менее250 VА;
механическая и коммутационнаяизносостойкость-12500 циклов ВО;

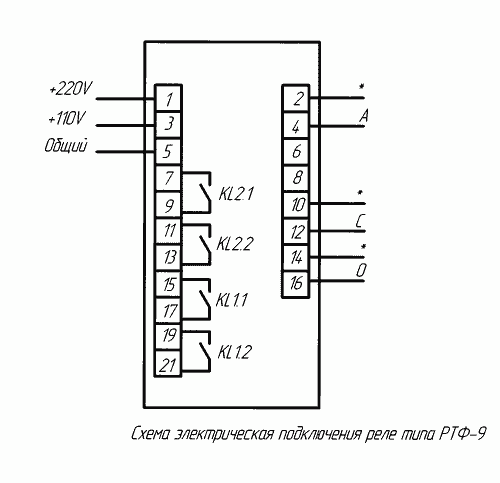

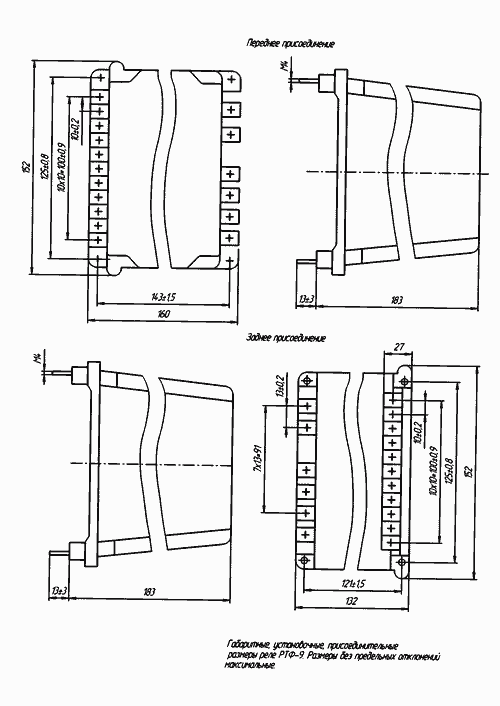

габаритныеразмеры - не более 132 х 152 х183 mm;
масса не более 2,0 kg.
Конструкция
Реле выпускается в унифицированном корпусе "СУРА"II габарита.
Структура условного обозначения
- РТФ - 9 Х4
- РТФ - реле тока фильтровое;
- 9- порядковый номер разработки;
- Х4- климатическое исполнение ( УХЛ,О ) и категория размещения( 4 ) по ГОСТ 15150-69
При заказе необходимо указывать:
- наименование и тип реле;
- номинальный ток;
- номинальную частоту;
- климатическое исполнениеи категорию размещения по ГОСТ 15150-69 ( УХЛ4 или О4 )
- видприсоединениявнешних проводников (переднее или заднее винтом )
- номер технических условий
Таблица типоисполнений
| Тип | Номинальный ток, А | Номенклатурный номер |
| РТФ 9 | 1 | 21 009 001 |
| | 5 | 21 009 002 |
| | 10 | 21 009 003 |
Вместо знака указывать:
1 – для переднего присоединения;
3 – для заднего присоединения винтом
|
|
