| Реле тока обратной последовательности типа РТФ - 8 ТУ 16-523.603-81
Реле тока обратной последовательности предназначены для защиты различных электрических установокпри несимметричных коротких замыканиях.
Условия эксплуатации
климатическое исполнениеУХЛ или О, категория размещения "4" по ГОСТ 15150-69;
диапазон рабочих температур от минус 40 до плюс 55°С;
вибрационные нагрузки (группа М7 по ГОСТ 17516.1-90) 0,5g в диапазоне частот от 10 до 100 Hz.
Технические данные
номинальныйток ( Iн ): 1 или 5А;
номинальное напряжение оперативного тока: 220 и 110 V;
номинальная частота: 50 или 60 Hz;
диапазон регулировки уставок потокуобратной последовательности: от 0,3 Iн до 1,2 Iн, А;
способ регулирования уставок -дискретный;
погрешность тока срабатывания - не более 10%;
время срабатывания при двухкратном токе срабатывания - не более 0,05s;
коэффициент возврата - не менее 0,95;
мощность, потребляемая реле в номинальном режиме :
- в цепях тока -не более 0,5 VА/фазу
- от источника оперативногонапряжения- не более 5,5 W;
коммутационная способность контактов выходного реле при напряжении от 24 до 250V:
- в цепяхпостоянного тока c постоянной времени индуктивной нагрузки не более 0,02s -не менее 30 W
- в цепяхпеременного тока при cos jне менее 0.4 - не менее 250 VА;
механическая и коммутационнаяизносостойкость-12500 циклов ВО;

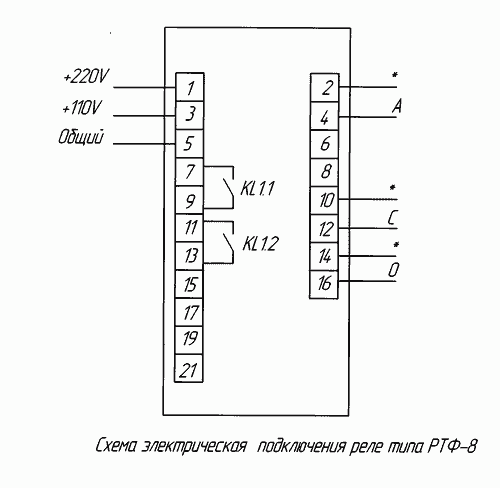

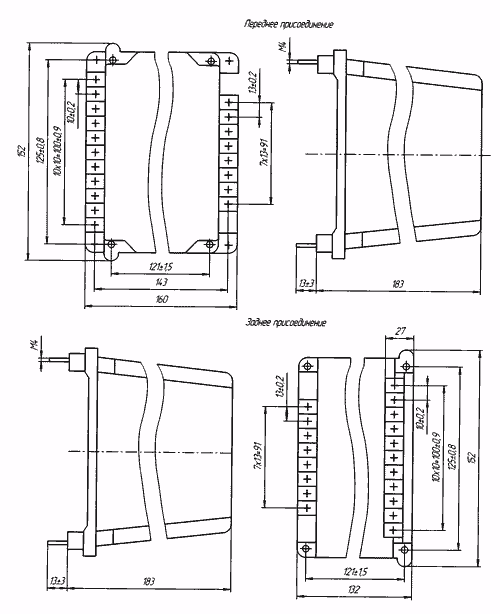

габаритныеразмеры - не более 132 х 152 х183 mm;
масса не более 1,7 kg.
Конструкция
Реле выпускается в унифицированном корпусе "СУРА"II габарита.
Структура условного обозначения
- РТФ -8Х4
- РТФ - реле тока фильтровое;
- 8 - порядковый номер разработки;
- Х4- климатическое исполнение ( УХЛ,О ) и категория размещения( 4 ) по ГОСТ 15150-69
При заказе необходимо указывать:
- наименование и тип реле;
- номинальный ток;
- номинальную частоту;
- климатическое исполнение и категориюразмещения по ГОСТ 15150-69 ( УХЛ4 или О4 );
- вид присоединения внешних проводников (переднее или заднее винтом );
- номер технических условий.
|
