| Реле тока дифференциальное РСТ-23 |
| ТУ 16-647.010 -84
Общие сведения
Реле токадифференциальные серииРСТ 23предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок.
Условия эксплуатации
климатическое исполнение икатегория размещения по ГОСТ 15150-69 -УХЛ4,О4.Реле предназначены для работыв следующих условиях: -температура окружающего воздуха от минус 20° С до плюс 55 ° С;- внешние воздействующие факторыдля группы механическогоисполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hzс ускорением 3 g ив диапазоне от 16 до 100 Hz с ускорением 1 g.
|
Технические данные, схемы
| Тип реле | Номинальный переменный ток,(Iном.),А | Номинальное напряжение питания постоянного тока,V | Диапазон токов срабатывания, А | Частота,Hz | Номенклатурный номер |
| РСТ23-1 | 5 | 110 | 0,84-20 | 50, 60 | 20 123 001 |
| РСТ23-2 | 220 | 20 223 001 |
| РСТ23-3 | 110 | 2-48 | 20 323 001 |
| РСТ23-4 | 220 | 20 423 001 |
| РСТ23-5 | 1 | 220 | 0,4-9.6 | 20 523 001 |
| РСТ23-6 | 5 | - | 0,84-20 | 20 623 001 |
| ПП 11* | - | - | 20 011 000 |
|
тормозная характеристика для реле РСТ-23-1,РСТ-23-2. РСТ-23-6: состоит из трех участков - горизонтального, линейногонаклонного, соединенных плавным переходом.
диапазон регулирования коэффициента торможения от 0,3 до 2,4
время срабатывания реле при двухкратном токе срабатывания0,04 S
| Цепи | Мощность, потребляемая цепями переменного тока
приI= Iном., VА | Мощность, потребляемая цепями постоянного тока,W |
| рабочая | 2 | 7 (в нормальном режиме) |
| тормозная | 2 | 9 (в режиме срабатывания) |
| питания РСТ23-6 | 13 | |
|
диапазон входных токов, при котором обеспечиваются параметры реле РСТ 23-6 и приставки от 8 до 40 А
коммутационная способность контактов реле приведена в таблице ниже
| Типреле | Коммутационная способность контактов |
| | вцепях постоянного тока при напряжении от 24 до 250Vс постоянной времени
индуктивной нагрузки 0,02 S, W | в цепях переменного тока при коэффициенте мощности не менее
0,4, VА |
| РС 23-1. РСТ23-3РСТ23-6 | 50 | 110 |
| РС 23-2. РСТ23-4РСТ23-5 | 30 | 250 |
|
коммутационная износостойкость 12500 циклов ВО
габаритные размеры не более 132х152х181 mm.
Масса 2,5 kg
Конструкция
Реле размещеныв унифицированном корпусе "Сура" второго габарита.
Структураусловного обозначения
РСТ-23-Х-Х4
- РСТ - реле статическое тока ;
- 23- порядковый номер разработки;
- Х- тип реле ( 1; 2; 3; 4; 5; 6 )
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказенеобходимо указать:
- тип реле или приставки ;
- климатическое исполнениеи категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- вид присоединения внешних проводников (переднее или заднее);
- номер технических условий.
Типоисполнения реле приведены в таблице 1

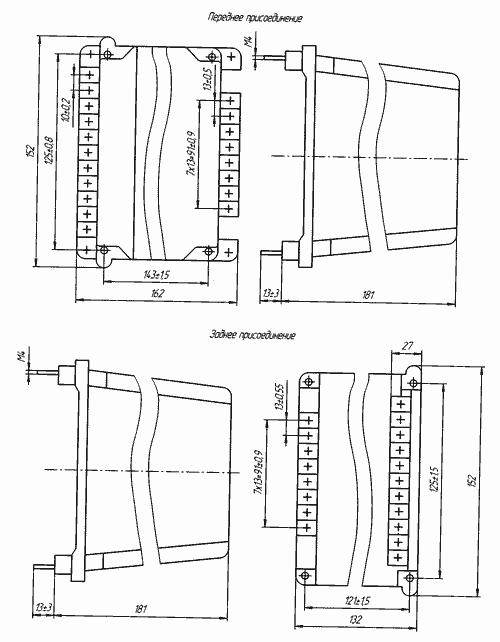

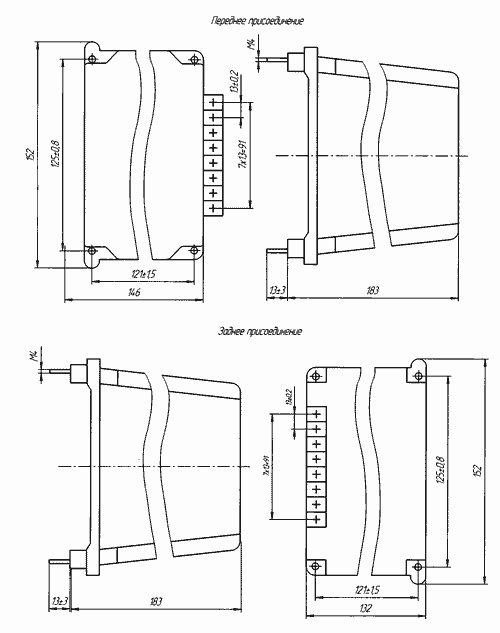

Габаритные, установочные и присоединительные размеры реле и приставкиеприведены на рисунках 1; 2, схемы подключения - на рисунках 3; 4; 5; 6.
|
