| Реле тока дифференциальные РСТ-15 |
ТУ 16-647.010 -84
Общие сведения
Реле токадифференциальные типов РСТ 15, РСТ 16 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов
Условия эксплуатации
климатическое исполнение икатегория размещения по ГОСТ 15150-69 -УХЛ4,О4.Реле предназначены для работыв следующих условиях: -температура окружающего воздуха от минус 20° С до плюс 55 ° С;- внешние воздействующие факторыдля группы механическогоисполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hzс ускорением 3 g ив диапазоне от 16 до 100 Hz с ускорением 1 g.
|
Технические данные
| Тип реле | Номинальный переменный ток,(Iном.),А | Номинальное напряжение питания постоянного
тока, V | Время срабатывания при трехкратном токе срабатывания,S | Частота,Hz | Номенклатурный номер |
| РСТ -15 | 5 | 220 | 0,04 | 50 | 20 015 301 |
| РСТ-16 | | | | 60 | 20 016 302 |
|
уставкипо току срабатывания в долях от Iном: 0,4;0,5;0,65; 0,9; 1,2 (к=1);при к=2 уставки дискретно увеличиваются в два раза
мощность, потребляемая цепями переменного тока 2 VА; цепямипитания в нормальном режиме 7 W, в режиме срабатывания - 9 W
коммутационная способность контактов выходного реле при напряжении от 24 до 250 Vв цепях постоянного тока с постоянной времени индуктивной нагрузки0,02 S- 30 W

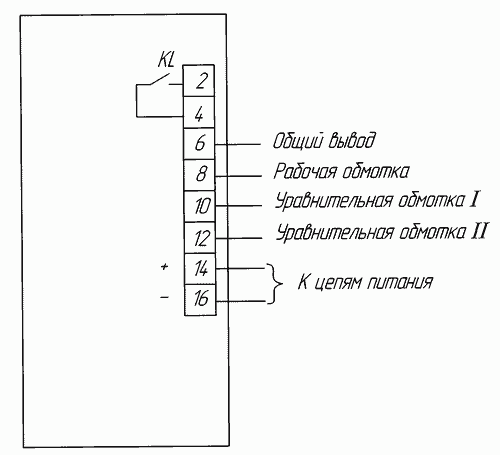

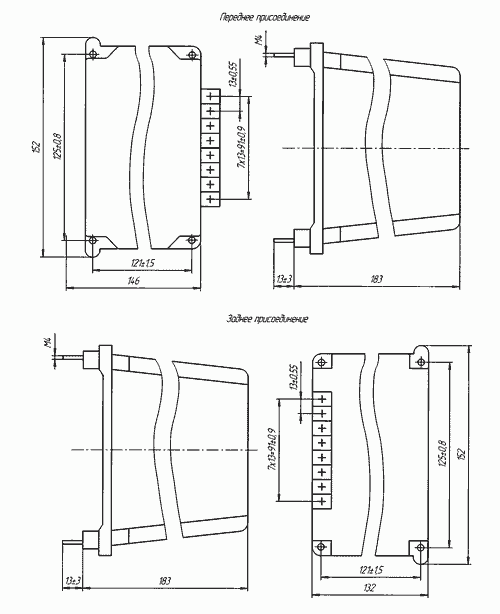

габаритные размеры не более 132х152х181 mm.
масса 1,5 kg
Конструкция
Реле размещеныв унифицированном корпусе "Сура" второго габарита.
Структураусловного обозначения
РСТ-ХХ-Х4
- РСТ - реле статического тока ;
- ХХ- порядковый номер разработки ( 15- для частоты 50 Hz, 16 - для частоты 60 Hz)
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказенеобходимо указать:
- тип реле;
- климатическое исполнениеи категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- вид присоединения внешних проводников (переднее или заднее);
- номер технических условий.
|
