| Реле максимального тока РСТ-11; РСТ-13; РСТ-11М |
Реле максимального тока серий РСТ 11, РСТ 13
ТУ 16-647.011-84
Реле предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 20° С до + 55 ° С.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz, 1 g в диапазоне частот от 15 до 100 Hz
Степень защиты оболочки реле IP40,а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
|
Технические данные

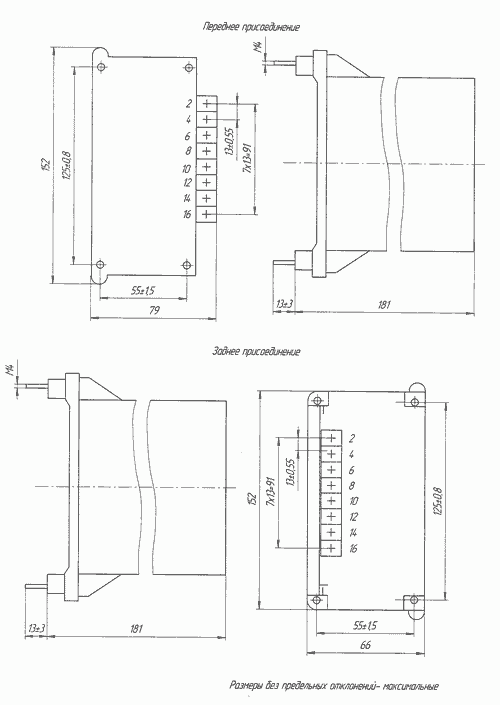

РАЗМЕР
СХЕМА
Таблица 1
| Тип реле | Номинальная частота,Hz | Класс точности | Напряжение питания,220 V | Диапазон уставок | Номинальный ток, А |
| 1 | 2 | 3 | 4 | 5 | 6 |
| РСТ 11-04 | 50 | 7,5 | перем. | 0,05- 0,2 | 0,4 |
| РСТ 12-04 | 60 | перем. |
| РСТ 13-04 | 50 | пост. |
| РСТ 14-04 | 60 | пост. |
| РСТ 11-09 | 50 | 5,0 | перем. | 0,15- 0,6 | 6,3 |
| РСТ 12-09 | 60 | перем. |
| РСТ 13-09 | 50 | пост. |
| РСТ 14-09 | 60 | пост. |
| РСТ 11-14 | 50 | перем. | 0,5 - 2 |
| РСТ 12-14 | 60 | перем. |
| РСТ 13-14 | 50 | пост. |
| РСТ 14-14 | 60 | пост. |
| РСТ 11-19 | 50 | перем. | 1,5 - 6 | 10 |
| РСТ 12-19 | 60 | перем. |
| РСТ 13-19 | 50 | пост. |
| РСТ 14-19 | 60 | пост |
| РСТ 11-24 | 50 | перем | 5 - 20 | 16 |
| РСТ 12-24 | 60 | перем. |
| РСТ 13-24 | 50 | 5,0 | пост. |
| РСТ 14-24 | 60 | пост. |
| РСТ 11-29 | 50 | перем. | 15 - 60 |
| РСТ 12-29 | 60 | перем. |
| РСТ 13-29 | 50 | пост. |
| РСТ 14-29 | 60 | пост. |
| РСТ 11-32 | 50 | перем. | 30 - 120 |
| РСТ 12-32 | 60 | перем. |
| РСТ 13-32 | 50 | пост. |
| РСТ 14-32 | 60 | пост. |
|
| Время срабатывания реле,s, не более: |
| - при токе, равном 1,2Iср | 0,06 |
| - при токе, равном3 Iср | 0,035 |
| Коэффциенит возврата реле,не менее | 0,9 |
| Контакты реле | 1 замыкающий, |
| | 1 размыкающий |
| Коммутационная способность контактов реле: |
| - при напряжении от 24 до 250 V или токе не более 1 А в цепях
постоянного тока с постоянной времени индуктивной нагрузки не более 0,02
s, W | 30 |
| -при напряжении от 24 до
250 V или токе не более 2 А в цепях переменного тока с коэффициентом
мощности не менее 0,4, VA | 250 |
| Коммутационная износостойкость, циклы ВО | 12500 |
| Потребляемая мощность по цепи питания: |
|
РСТ 13, РСТ 14,W, не более:
| |
|
в нормальном режиме
| 7 |
|
в режиме срабатывания
| 8,5 |
| РСТ 11, РСТ 12,VA, не более: |
|
в нормальном режиме
| 7 |
|
в режиме срабатывания
| 8,5 |
| Конструктивное исполнение по способу присоединения внешних проводников:
переднее, заднее (винтом) |
| Габаритные размеры, mm, не более | 66 х 152х 181 |
| Масса реле, kg, не более | 1,0 |
|
Конструкция
Все элементы схемы реле, кроме балластных резисторов смонтированы внутри корпуса,состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выпускается в унифицированном корпусе "СУРА" I габарита несъемного исполнения .
Структура условного обозначения
РСТ ХХ-ХХ-Х Х4
- РСТ - реле статическое тока;
- ХХ - порядковый номер разработки:
- 11 - для частоты 50 Hz и оперативного переменного тока;
- 12 - для частоты 60 Hz и оперативного переменного тока;
- 13 - для частоты 50 Hz и оперативного постоянного тока;
- 14 - для частоты 60 Hz и оперативного постоянного тока;
ХХ - максимальная уставка по току:
- 04 - 0,2 А; 09 - 0,6 А; 14 - 2 А; 19 - 6 А; 24 - 20 А;29 - 60 А; 32 - 120 А;
- Х - вид и способ присоединения внешних проводников:
- 1 - переднее присоединение с винтовыми зажимами;
- 5 - заднее присоединение с винтовыми зажимами;
- Х4 - климатическое исполнение (УХЛ, 0) икатегория размещения(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.
| Тип реле* | Пределы уставки на ток срабатывания, А | Hоминальный ток, А | Мощность, потребляемая реле при токе минимальнойУставки,VA | Номенклатурный номер |
| для АЭС | для остальных потребителей |
| РСТ 11-04-х | 0,05-0,2 | 0,4 | 0,1 | 21 011 001 | 21 011 301 |
| РСТ 11-09-х | 0,15-0,6 | 6,3 | 0,1 | 21 011 002 | 21 011 302 |
| РСТ 11-14-х | 0,5 -2,0 | 6,3 | 0,1 | 21 011 003 | 21 011 303 |
| РСТ 11-19-х | 1,5 -³,0 | 10 | 0,2 | 21 011 004 | 21 011 304 |
| РСТ 11-24-х | 5 -20 | 16 | 0,2 | 21 011 007 | 21 011 307 |
| РСТ 11-29-х | 15 -60 | 16 | 0,8 | 21 011 008 | 21 011 308 |
| РСТ 11-32-х | 30 -120 | 16 | 2,4 | 21 011 009 | 21 011 309 |
| РСТ 13-04-х | 0,05-0,2 | 0,4 | 0,1 | 21 013 001 | 21 013 301 |
| РСТ 13-09-х | 0,15-0,6 | 6,3 | 0,1 | 21 013 002 | 21 013 302 |
| РСТ 13-14-х | 0,5 -2,0 | 6,3 | 0,1 | 21 013 003 | 21 013 303 |
| РСТ 13-19-х | 1,5 -6,0 | 10 | 0,2 | 21 013 004 | 21 013 304 |
| РСТ 13-24-х | 5 -20 | 16 | 0,2 | 21 013 007 | 21 013 307 |
| РСТ 13-29-х | 15 -60 | 16 | 0,8 | 21 013 008 | 21 013 308 |
| РСТ 13-32-х | 30 -120 | 16 | 2,4 | 21 013 009 | 21 013 309 |
| РСТ 12-04-х | 0,05-0,2 | 0,4 | 0,1 | 21 012 001 | 21 012 301 |
| РСТ 12-09-х | 0,15-0,6 | 6,3 | 0,1 | 21 012 002 | 21 012 302 |
| РСТ 12-14-х | 0,5 -2,0 | 6,3 | 0,1 | 21 012 003 | 21 012 303 |
| РСТ 12-19-х | 1,5 -6,0 | 10 | 0,2 | 21 012 004 | 21 012 304 |
| РСТ 12-24-х | 5 -20 | 16 | 0,2 | 21 012 007 | 21 012 307 |
| РСТ 12-29-х | 15 -60 | 16 | 0,8 | 21 012 008 | 21 012 308 |
| РСТ 12-32-х | 30 -120 | 16 | 2,4 | 21 012 009 | 21 012 309 |
| РСТ 14-04-х | 0,05-0,2 | 0,4 | 0,1 | 21 014 001 | 21 014 301 |
| РСТ 14-09-х | 0,15-0,6 | 6,3 | 0,1 | 21 014 002 | 21 014 302 |
| РСТ 14-14-х | 0,5 -2,0 | 6,3 | 0,1 | 21 014 003 | 21 014 303 |
| РСТ 14-19-х | 1,5 -6,0 | 10 | 0,2 | 21 014 004 | 21 014 304 |
| РСТ 14-24-х | 5 -20 | 16 | 0,2 | 21 014 007 | 21 014 307 |
| РСТ 14-29-х | 15 -60 | 16 | 0,8 | 21 014 008 | 21 014 308 |
| РСТ 14-32-х | 30 -120 | 16 | 2,4 | 21 014 009 | 21 014 309 |
* Пятая цифра в обозначении типа: "1" - переднее, "5" - заднее присоединение (пишется через " - ").
Вместо знака указать:
1 - для переднего присоединения;
3 - для заднего присоединения винтом.
|
|
