| Реле промежуточные РП-250, РП-251, РП-252, РП-253, РП-254, РП-255, РП-256 |
Реле промежуточные предназначены для применения в качестве вспомогательных реле в цепях постоянного тока в следующих случаях:
- когда требуется создание выдержки времени при срабатывании (реле типа РП 251);
- когда требуется выдержка времени при отпускании (реле типа РП 252);
- когда требуется действие реле от напряжения и удерживания от тока (реле типов РП 253 и РП 255) либо действие реле от тока и удерживание от напряжения (реле типа РП 254).
|
|
Реле типа РП 254 работает с выдержкой времени на отключение, а реле типа РП 253 может срабатывать с замедлением либо без замедления на включение. |
Технические данные
Реле типов РП 251 и РП 252 имеют по одной обмотке напряжения (рабочей). Реле типов РП 253 и РП 255 имеют по одной обмотке напряжения (рабочей) и по три токовых (удерживающих). Кроме того, в реле типа РП 253 имеется еще демпферная обмотка.
Основные параметры приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Типы реле |
|
РП 251 |
РП 252 |
РП 253 |
РП 254 |
РП 255 |
|
Номинальный ток, А |
|
|
1,2,4,8 |
|
Номинальное напряжение,В |
24, 48, 110, 220 |
110 |
24, 48, 110, 220 |
|
Количество контактов |
5з |
4з; 1р |
3з; 1р |
5з |
|
Выдержка времени на срабатывания, с |
min не более 0,07
max не менее 0,11 |
- |
разомк. демпф. обм. не более-0,04;
замкн. демпф. обм. не менее 0,07
|
не более 0,05 |
не более 0,05 |
|
Выдержка времени на отпускание, с |
- |
min не-более 0,05;
max не менее-1,1+0,3 |
- |
При введенной демпф. обм. не менее 0,5 |
- |
|
Напряжение срабатывания, % Uном |
70 |
- |
70 |
|
Ток срабатывания, % Iном |
- |
- |
- |
70 |
- |
|
Напряжение возврата, % Uном, не менее |
5 |
min -1,
max -5 |
5 |
- |
5 |
|
Ток возврата, % Iном, не менее |
- |
- |
- |
1,5 |
- |
|
Обмотки реле выдерживают напряжение (ток):
рабочие
удерживающие |
1,1 Uном (длительно) |
1,1 Uном (20 с)
2 Iном (10 с) |
3Iном (3 с)
1,1 Uном (длительно) |
1,1 Uном (длительно)
2 Iном (10 с) |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 В |
В цепи постоянного тока (t < =0,02 с и токе до 2 А)-100 Вт;
В цепи переменного тока (cos j > =0,5 и токе до 5А)-500ВА |
|
Механическая износостойкость, циклы ВО |
6300 |
|
Коммутационная износостойкость, циклы ВО |
1000 |
Мощности, потребляемые обмотками напряжения при номинальном напряжении и обмотками тока при номинальном токе, приведены в таблице 2.
Таблица 2
|
Тип реле |
Потребляемая мощность, Вт |
|
Обмоткой напряжения |
Обмоткой тока |
|
РП 251 |
не более 6*
не более 8** |
|
|
РП 252 |
не более 7 |
|
|
РП 253 |
не более 15 |
не более 1***
не более 2**** |
|
РП 254 |
не более 3 |
не более 6 |
|
РП 255 |
не более 6*
не более 8** |
не более 1***
не более 2**** |
* При номинальном напряжении 24, 48 или 110 В.
** При номинальном напряжении 220 В.
*** При номинальном токе 1 ,2, 4 А.
**** При номинальном токе 8 А.
Габаритные размеры не более 67х128х170 мм.
Масса не более 1,6 кг.
Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ15150-69-УХЛ4, О4. Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40° С до - 55° С; вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25 g.
Конструкция
Реле размещены в унифицированных корпусах. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75. По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.
НТД - ТУ16-523.483-78
При заказе необходимо указать:
- тип реле;
- климатическое исполнение;
- номинальное напряжение;
- номинальный ток (для РП 253, РП 254, РП 255);
- род присоединения внешних проводников (переднее или заднее);
- номер технических условий.
Таблица типоисполнений РП 251, РП 252, РП 253, РП 254, РП 255
|
Тип реле |
Номинальные данные |
Номенклатурный номер |
|
Напряжение, В |
Ток, А |
|
РП251 |
24
48
110
220 |
- |
27 251 002
27 251 003
27 251 004
27 251 005 |
|
РП252 |
24
48
110
220 |
- |
27 252 002
27 252 003
27 252 004
27 252 005 |
|
РП253 |
24 |
1
2
4
8 |
27 253 005
27 253 006
27 253 007
27 253 008 |
|
48 |
1
2
4
8 |
27 253 009
27 253 010
27 253 011
27 253 012 |
|
110 |
1
2
4
8 |
27 253 013
27 253 014
27 253 015
27 253 016 |
|
220 |
1
2
4
8 |
27 253 017
27 253 018
27 253 019
27 253 020 |
|
РП254 |
110 |
1
2
4
8 |
27 254 013
27 254 014
27 254 015
27 254 016 |
|
РП255 |
24 |
1
2
4
8 |
27 255 005
27 255 006
27 255 007
27 255 008 |
|
48 |
1
2
4
8 |
27 255 009
27 255 010
27 255 011
27 255 012 |
|
110 |
1
2
4
8 |
27 255 013
27 255 014
27 255 015
27 255 016 |
|
220 |
1
2
4
8 |
27 255 017
27 255 018
27 255 019
27 255 020 |
Вместо знака указать:
1 -для переднего присоединения,
2 -для заднего присоединения винтом,
3- для заднего присоединения шпилькой.

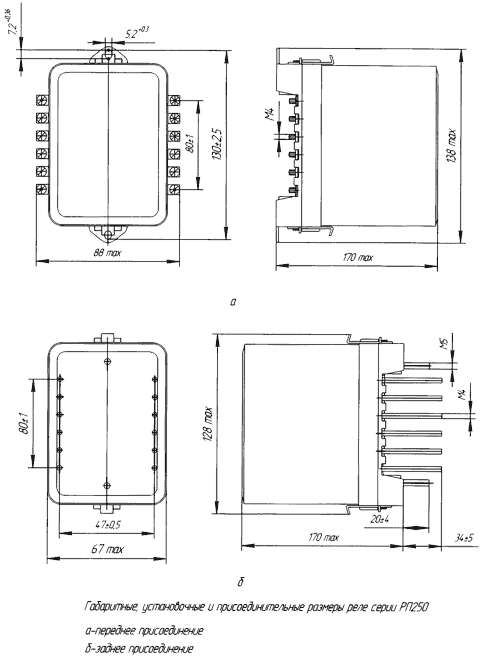

Габаритные размеры
Схема присоединения РП 251, РП 252, РП 253, РП 254, РП 255
|

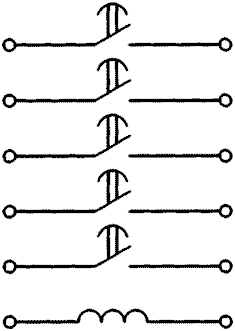

РП 251
|

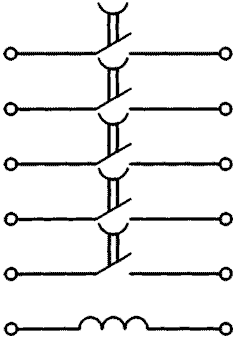

РП 252
|
|
РП 253
|
РП 254
|
|
РП 255
|
|
|
