Реле промежуточные РП 16 предназначены для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ15150-69.
Диапаазон рабочих температур окружающего воздуха: от -40 до +55 °С для исполнений УХЛ4 и О4;
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 1g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1.
Таблица 1
|
Тип реле |
Род тока |
Потребление при Uном. |
Номи-нальное напря-жение, В |
Количество контактов |
Номенклатурный номер |
|
4"з"
2"р" |
2"з"
4"р" |
4"з"
3"р" |
3"з"
4"р" |
|
РП16-1 |
постоян-ный |
3,5 Вт |
12 |
х |
|
|
|
27 361 001 |
| |
х |
|
|
27 361 031 |
|
24 |
х |
|
|
|
27 361 002 |
| |
х |
|
|
27 361 032 |
|
48 |
х |
|
|
|
27 361 003 |
| |
х |
|
|
27 361 033 |
|
110 |
х |
|
|
|
27 361 004 |
| |
х |
|
|
27 361 034 |
|
220 |
х |
|
|
|
27 361 005 |
| |
х |
|
|
27 361 035 |
|
РП16-5 |
постоян-ный |
6 Вт |
24 |
|
|
х |
|
27 365 002 |
| |
|
|
х |
27 365 032 |
|
48 |
|
|
х |
|
27 365 003 |
| |
|
|
х |
27 365 033 |
|
110 |
|
|
х |
|
27 365 004 |
| |
|
|
х |
27 365 034 |
|
220 |
|
|
х |
|
27 365 005 |
| |
|
|
х |
27 365 035 |
|
РП16-7 |
перемен-ный |
10 ВА |
100 |
х |
|
|
|
27 367 001 |
| |
х |
|
|
27 367 031 |
|
127 |
х |
|
|
|
27 367 002 |
| |
х |
|
|
27 367 032 |
|
220 |
х |
|
|
|
27 367 003 |
| |
х |
|
|
27 367 033 |
Коммутационная способность контактов реле должна соответствовать таблице 2.
Таблица 2
|
Род тока и характер нагрузки |
Максимальное напряжение, В |
Отключаемый ток, А |
Номинальный ток контактов, А |
|
одним контактом |
двумя последовательно соединенными контактами |
|
Постоянный t <=0,02 |
26,4
52,8
121
242 |
2,65
1,3
0,58
0,2 |
5,0
3,0
1,25
0,62 |
5 |
|
Переменный cosj >=0,5 |
110
121
242 |
5 |
-
-
- |
Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В, составляет 0,05 А. Реле длительно выдерживает 110% Uном.
Габаритные размеры не более 66х138х151 мм.
Масса реле не более 0,8 кг.
Конструкция
Реле выпускаются в унифицированном корпусе "СУРА" первого габарита несъемного исполнения. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75. По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.
Реле предназначены для переднего или заднего присоединения внешних проводников только винтом.
НТД - ТУ 16-647.003-84
Структура условного обозначения
РП ХХ - Х Х - Х4
РП - реле промежуточные
ХХ - серия 16: реле незамедленные с временем вкючения не более 30 мс;
Х - Исполнения по функциональному назначению:
1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
2 - постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока;
3 - постоянного тока с включающей катушкой напряжения и тремя удерживающими обмотками тока;
4 - постоянного тока с включающей катушкой тока и удерживающей обмоткой напряжения;
5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
6 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток с нормируемыми параметрами срабатывания и возврата;
7 - переменного тока с включающей катушкой напряжения без удерживающих обмоток;
Х - Исполнения реле по монтажным особенностям:
3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;
Х4 - Климатическое исполнение по ГОСТ15150 (УХЛ, О) и категория размещения по ГОСТ15150.
При заказе необходимо указать:
- тип реле;
- климатическое исполнение;
- номинальное напряжение;
- род присоединения внешних проводников (переднее или заднее);
- номер технических условий.
Типоисполнения реле приведены в таблице 1.
Вместо знака указать:
1 -для переднего присоединения,
3 -для заднего присоединения.

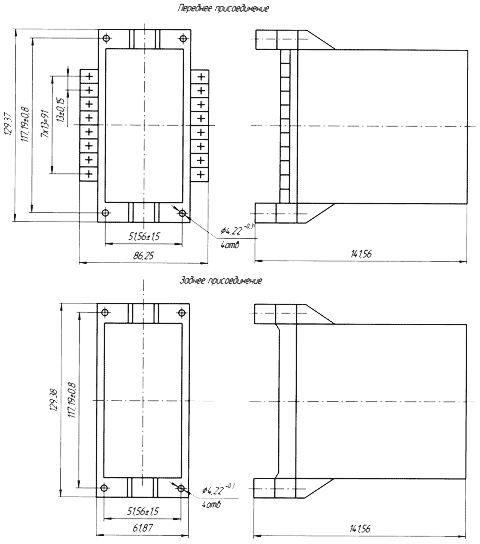

Габаритные размеры
Схема присоединения РП 16
|

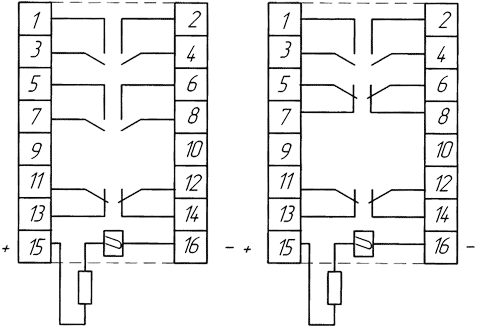

РП 16-1, РП 16-5, РП 16-7
|
|

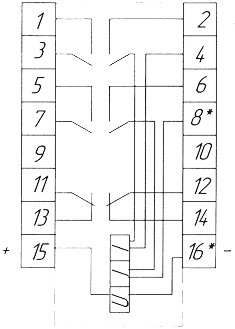

РП 16-2
|

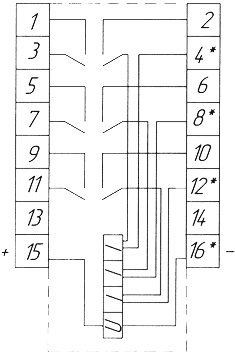

РП 16-3
|
|
РП 16-4
|
|
РП 16-6
|
|
