Реле РНТ-565 РНТ-566 РНТ-567
 |
Реле дифференциальные РНТ-565 РНТ-566 РНТ-566/2 РНТ-567 РНТ-567/2
ТУ 16-523. 464 -74
Схема 1
Схема 2
Общие сведения
Реле РНТ-565,РНТ-566, РНТ-566/2 предназначены для дифференциальной защиты одной фазы силовых трансформаторов, автотрансформаторов и генераторов переменноготока
РелеРНТ- 567, РНТ 567/ 2 предназначены для защиты шин .
Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке)
Условия эксплуатации
климатическое исполнение икатегория размещения по ГОСТ 15150-69 -УХЛ4,О4.Реле предназначены для работыв следующих условиях: -температура окружающего воздуха от минус 20° С до плюс 55 ° С;- внешние воздействующие факторыдля группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hzс ускорением 0,25 g
Технические данные
основные технические данные приведены в таблице1
|
|
Таблица 1
| Тип реле | Включенные обмотки | Магнитодвижущая сила срабатывания, А | Диапазон токов срабатывания, А | Номенклатурный номер |
| РНТ-565 | рабочая | 100 | 2,87-12,5 | 20 065 001 |
| рабочая последовательно с уравнительной | 1,45-12,5 |
| РНТ-566 | I рабочая | 0,34 -2 | 20 066 001 |
| II рабочая | 0,62-4 |
| III рабочая | 2,56-20 |
| РНТ-566/2 | I рабочая | 0,34 -2 | 20 266 001 |
| II рабочая | 4,95-33,3 |
| РНТ567 | I рабочая | 5,26-100 | 20 067 001 |
| II рабочая |
| РНТ-567/2 | I рабочая | 1,05-20 | 20 267 001 |
| II рабочая |
|
Вместо знака указать:
- для переднего присоединения
- для заднего присоединения шпилькой
- для заднего присоединения винтом
время срабатывания реле при трехкратном токе срабатывания 0,04 S
коэффициент надежности реле не менее 1,35 при пятикратноми не менее 1,2 при двухкратном токе срабатывания
коммутационная способность контактов в цепипостоянного тока с индуктивной нагрузкис постоян
b00
ной времени 0,005 S 60 W при напряжении до 250 V или токе до 2 А

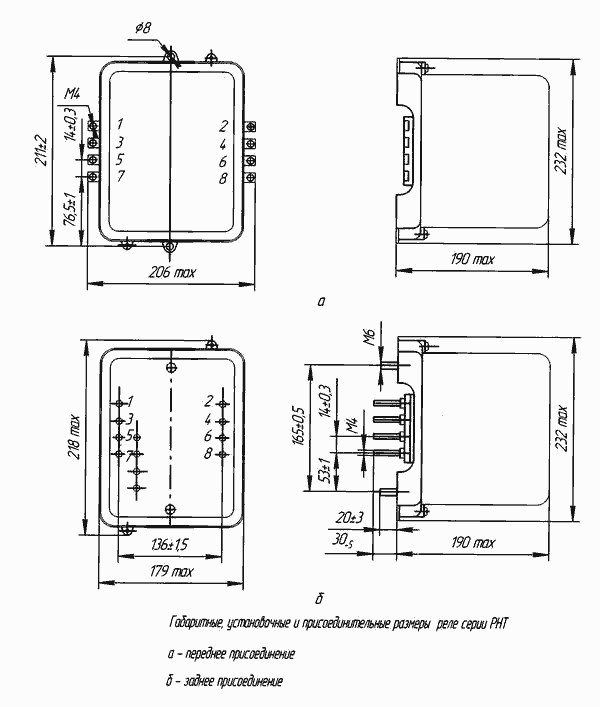

габаритные размеры не более 179х218х190 mm.
масса 3,5 kg
Конструкция
Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
Структураусловного обозначения
РНТ-ХХХ-Х4
РНТ релес насыщающим трансформатором ;
ХХ условный номер разработки ( 565, 566, 566/2, 567, 567/2)
Х4 климатическое исполнение (УХЛ, 0) и категорию размещения (4) по ГОСТ 15150-69
При заказенеобходимо указать:
- тип реле;
- климатическое исполнениеи категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- вид присоединения внешних проводников (переднее, заднее шпилькой или винтом)
- номер технических условий.
Типоисполнения реле приведены в таблице 1
|
|
|
 |
|
