| Реле максимального и минимального напряжения РН 51, РН 51/1.4, РН 51/6.4, РН 51/32, РН 51/32 К, РН 53/60, РН 53/60Д, РН 53/200 ,РН 53/400, РН 53/400К, РН 153/60, РН 153/60Д, РН 153/200, РН 153/400, РН 54/48, РН 54/160, РН 54/320, РН 54/320К, РН 154/48, РН 154/160 |
Реле применяются в схемах релейной защиты и автоматики энергетических систем в качестве измерительных органов, реагирующих на повышение напряжения (типов РН 53, РН 153) и понижение напряжения (типов РН 54, РН 154), а также контроля изоляции цепей постоянного тока напряжением до 220 В (типа РН 51).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69. |
|
Диапазон рабочих температур окружающего воздуха:
- от - 20° С до + 55° С для реле типа РН 51;
- от - 40° С до + 55° С для реле типов РН 53, РН 54, РН 153, РН154.
Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. |
Технические данные
Основные параметры реле приведены в таблице 1.
Таблица 1
|
Тип реле |
Исполнение реле по характеру изменения входной воздей-ствующей величины |
Номинальное напряжение, В |
Напряжение срабатывания, В |
Коэф-фициент возврата |
Род тока |
|
I диа-пазон |
II диа-пазон |
I диа-пазон |
II диа-пазон |
|
РН 53/60 |
Максималь-ное |
30 |
60 |
15-30 |
30-60 |
не менее 0,8 |
Перемен-ный частоты 50 и 60 Гц |
|
РН 153/60 |
30 |
60 |
15-30 |
30-60 |
|
РН 53/200 |
100 |
200 |
50-100 |
100-200 |
|
РН 153/200 |
100 |
200 |
50-100 |
100-200 |
|
РН 53/400 |
200 |
400 |
100-200 |
200-400 |
|
РН 153/400 |
200 |
400 |
100-200 |
200-400 |
|
РН 53/60Д |
100 |
200 |
15-30 |
30-60 |
|
РН 153/60Д |
100 |
200 |
15-30 |
30-60 |
|
РН 54/48 |
Минималь-ное |
30 |
60 |
12-24 |
24-48 |
не более 1,25 |
|
РН 154/48 |
30 |
60 |
12-24 |
24-48 |
|
РН 54/160 |
100 |
200 |
40-80 |
80-160 |
|
РН 154/160 |
100 |
200 |
40-80 |
80-160 |
|
РН 54/320 |
200 |
400 |
80-160 |
160-320 |
|
РН 154/320 |
200 |
400 |
80-160 |
160-320 |
|
РН 51/1,4 |
Максималь-ное |
6 |
12 |
0,7 |
1,4 |
не менее 0,5 |
Постоян-ный частоты 50 и 60 Гц |
|
РН 51/6,4 |
24 |
60 |
3,2 |
6,4 |
|
РН 51/32 |
48 |
100 |
16 |
32 |
|
Время замыкания замыкающего контакта реле максимального напряжения, с, не более:
при отношении входного напряжения к напряжению срабатывания, равном: |
|
- 1,2
- 2,0
- 2,0 (РН 53/60Д, РН 153/60Д)
- 1,2 (РН 51)
- 2,0 (РН 51) |
0,1
0,03
0,05
0,2
0,06 |
|
Время замыкания размыкающего контакта реле минимального напряжения, с, не более:
при отношении входного напряжения к напряжению срабатывания, равном: |
|
- 0,5
- 0,6
- 0,8 |
0,1
0,12
0,15 |
|
Время размыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения возврата до 0,8 напряжения срабатывания или до нуля, с, не более: |
0,05 |
|
Коммутационная способность контактов реле при напряжении от 24 В до 250 В или токе не более 2 А: |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт
- в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА |
60
0,5 |
|
Коммутационная износостойкость, циклы ВО |
2500 |
|
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом или шпилькой) |
|
Габаритные размеры РН 153, РН 154, мм, не более |
66 х 140 х 181 |
|
Габаритные размеры РН 51, РН 53, РН 54, мм, не более |
67 х 128 х 158 |
|
Масса реле, кг, не более: |
|
- РН 51, РН 53, РН 54
- РН 153, РН 154 |
0,75
0,85 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле напряжения типов РН 153, РН 154 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения и приспособлены для переднего или заднего под винт присоединения внешних проводников.
Структура условного обозначения
РН Х5Х/ХХХ Х4
РН - реле напряжения;
Х - наличие цифры 1 означает реле в унифицированной оболочке;
5 - номер разработки;
Х - назначение реле:
1 или 3 - реле максимального напряжения;
4 - реле минимального напряжения;
ХХ - напряжение максимальной уставки: 1,4; 6,4; 32; 48;60; 160; 200; 320; 400 В;
Х - наличие буквы Д - отличительный индекс;
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
НТД - ТУ 16-523.500-83
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Таблица типоисполнений РН 51, РН 53, РН 54, РН 153, РН 154
|
Тип реле |
Cопротивление, Ом |
Контакты реле |
Номенклатурный номер |
|
Последовательное соединение обмоток |
Параллельное соединение обмоток |
|
РН 51/6,4 |
2400 |
600 |
1 замыкающий |
22 051 102 |
|
РН 51/1,4 |
96 |
24 |
22 051 101 |
|
РН 51/32 |
15400 |
3850 |
22 051 103 |
|
Исполнение реле |
Потребляемая мощность при напряжении на минимальной уставке, ВА, не более |
Класс точности |
Контакты реле |
Номенклатурный номер |
|
РН 53/60 |
0,5 |
5 |
1 замыкающий, 1 размыкающий |
22 053 002 |
|
РН 53/200 |
0,5 |
22 053 003 |
|
РН 53/400 |
0,6 |
22 053 005 |
|
РН 54/48 |
0,5 |
22 054 002 |
|
РН 54/160 |
0,5 |
22 054 003 |
|
РН 54/320 |
0,6 |
22 054 005 |
|
РН 53/60Д |
5 ВА при напряжении 100 В |
10 |
22 056 003 |
|
РН 153/60 |
0,5 |
5 |
22 153 002 |
|
РН 153/200 |
0,5 |
22 153 003 |
|
РН 153/ 400 |
0,6 |
22 153 005 |
|
РН 154/48 |
0,5 |
22 154 002 |
|
РН 154/160 |
0,5 |
22 154 003 |
|
РН 154/320 |
0,6 |
22 154 005 |
|
РН 153/60Д |
5 ВА при напряжении 100 В |
10 |
22 156 003 |
Вместо знака указать:
1 - для переднего присоединения;
2 - для заднего присоединения шпилькой;
3 - для заднего присоединения винтом.

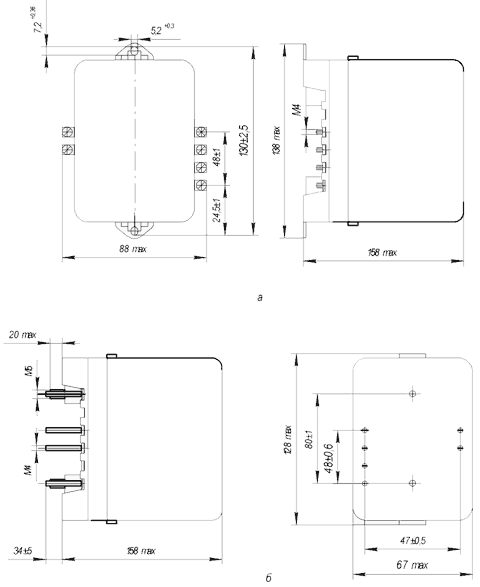

Габаритные размеры

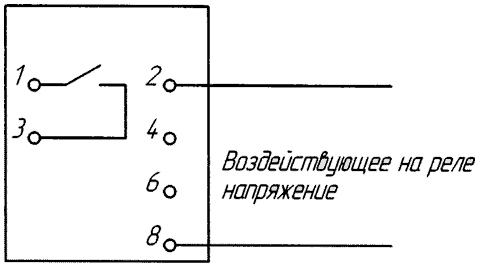

Схема присоединения
|
