Общие сведения
Панель токовой защиты предназначена для использования в качестве резервной от замыканий на землю ивспомогательной от многофазных замыканий линий электропередач напряжением 500кV и выше.
Защита содержит:
- четырехступенчатую токовую направленную защиту нулевойпоследовательности от замыканий на землю(ТНЗНП)
- защиту от неполнофазного режима линии (ЗНР)
Питание оперативных цепей защиты осуществляетсяот преобразовательного блока питания.
Условия эксплуатации
Диапазон рабочих температур окружающего воздуха: от минус 5доплюс 40 °С
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузкисмаксимальным ускорением 0,7g в местах установки блоков
Степень защиты оболочки шкафа - IР20 по ГОСТ 14255-69.
Климатическое исполнение: УХЛ, О поГОСТ15150-69
Категория размещения: 4 по ГОСТ15150-69
Основные параметры
Номинальный переменный ток Iном, А 1
Номинальное напряжение, V:
- переменного тока 100
- оперативного постоянного тока 220
Номинальная частота, Hz 50 или 60
Технические данные
Диапазон уставок токовых органов защиты, А:
- отсечки. от не более 0,25 до не менее 20
-I ступени ТНЗНП. от не более 0,15 до не менее 20
- II и III ступеней ТНЗНПот не более 0,05 до не менее 6
- IV ступени ТНЗНП . от не более 0,025 до не менее 2
Органнаправлениямощности(ОНМ)состоит из отключающего и блокирующего реле.
Уголмаксимальной чувствительности при номинальных значениях тока и напряжения,°
-отключающего реле 255±5
- блокирующего реле. .75±6.
Время срабатывания контактного отключающего реле защиты не более,s. 0,015
Диапазон уставок токовых органов, А
-отсечки от не более 0,25 до не менее 20
- I ступени ТНЗНП.от не более 0,15 до не менее 20
- II и III ступеней ТНЗНПот не более 0,05 до не менее 6
- IV ступени ТНЗНПот не более 0,025 до не менее 2
Потребляемаямощность при номинальных значениях тока и напряжения не более, VА:
-в цепях напряжения переменного тока, подключаемых ко вторичным обмоткам
трансформатора напряжения,соединенным в "разомкнутый
треугольник", VА. 1,5
- в цепях фаза-ноль переменного токана фазу,VА2,5
- в цепях оперативного постоянного тока в нормальном режиме, W230
Времясрабатывания контактного отключающего реле защиты не более,s0,015
-Масса не более, кg240
Конструкция

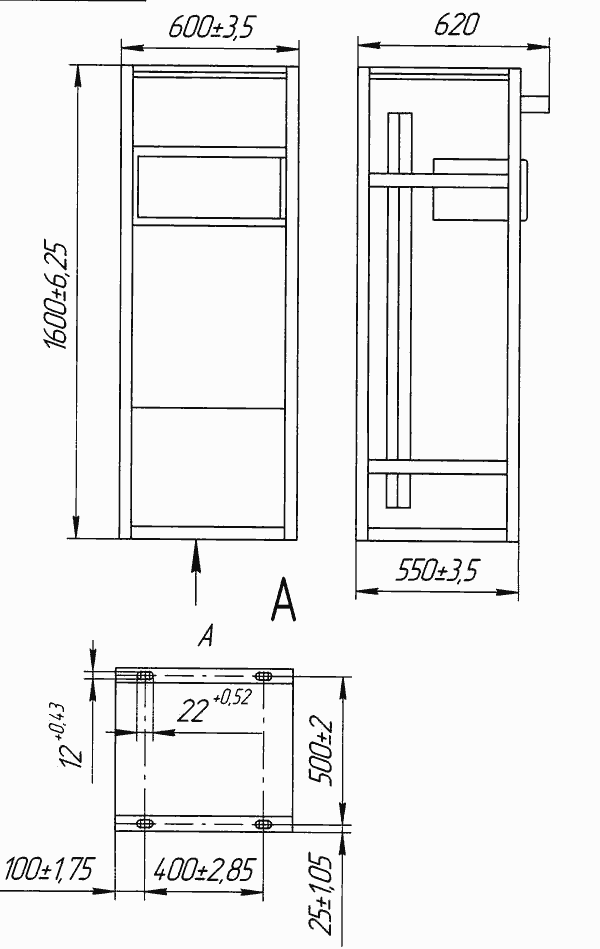

Панель представляетсобой металлоконструкцию,сваренную из угловой стали, узлы которой связаны болтовыми соединениями. Обслуживание панели двустороннее. С задней стороны панелирасположены 3 рядазажимов дляприсоединениявнешнихцепей. Основныепроверкиосуществляются с передней стороны.
Защита состоит из17модулей, размещенныхвтрехшестимодульных кассетах. Электрическая связьмодулей с кассетами осуществляется посредством разъемов. Кассеты слицевой стороны закрыты крышками из прозрачного материала. Кассетыимеют утопленную конструкцию и закреплены на панели в горизонтальномположении.Внижнейчастирамынаплитерасположеныиспытательныеблоки, а также сигнальные лампы, переключатели. Напередней двери панели установлен режимный ключ защиты, оперативныенакладки, две лампы, одна из которых сигнализирует о срабатываниизащиты, а вторая - о ее неисправностииливыводеизработы, икнопка возврата сигнализации.
Защитавыполненанасовременноймикроэлектроннойбазе с использованиемоперационныхусилителей,интегральных логическихсхем, малогабаритных транзисторов и конденсаторов
Структура условного обозначения типоисполнения панели:
ПДЭ 2002.01-20 Х2 Х4
П- панель;
Д- двухстороннего обслуживания;
Э- для энергетических объектов (электрических станций и подстанций);
20 - защиты линий 500 кV и выше;
02 - порядковый номер разработки;
01 - токовая отсечка выполнена в трехфазном исполнении;
20 - исполнение по номинальному току: 1 А;
Х- номинальное напряжение переменного тока:
Е - 100 V, частотой 50 Hz;
И - 100 V, частотой 60 Hz;
2- номинальное напряжение оперативного постоянного тока: 220 V;
Х4 - климатическое исполнение (УХЛ, 0) и категорияразмещения
(4) по ГОСТ15150-69
В заказе необходимо указать:
- типоисполнение панели в соответствии со структурой условного обозначения;
- климатическое исполнение и категорию размещения;
- частоту;
- номер технических условий.
