Контакторы постоянного тока МК-6-10 МК-6-10М МК-6-10Р МК-6-20 МК-6-20Н МК-6-30 предназначены для работы в силовых электрических цепях те-пловозов и общепромышленных стационарных установок с номинальным напряжением 220 В постоянного тока, контакторы типа МК6-20 - 440-660 В постоянного тока.
Контакторы типов МК6-20П, МК6-20Т, МК6-З0П, МК6-З0Т предназначены для работы силовых контактов на переменном токе с номинальным напряжением380 В.
Контакторы МК6-20Н и МК6-30 предназначены для работы силовых контактов на по-стоянном токе с номинальным напряжением 220 В.
Контакторы МК6-10Р - реверсивные с мехблокировкой.

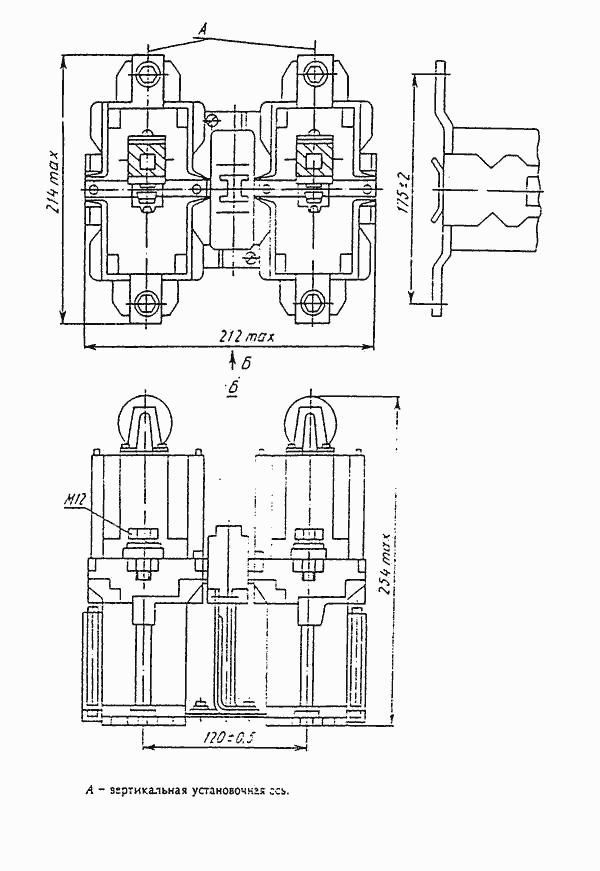

Контакторы МК6-10М - реверсоры с защелкой предназначены для работы на подвиж-ном составе городского электротранспорта.
Контакторы МК6-10 исполняются с 1 "З" главным контактом. Контакторы МК6-20 ис-полняются с двумя замыкающими главными контактами, но используются как однополюсные, так как главные контакты соединены последовательно. Контакторы МК6-20Н, МК6-20П, МК6-20Т - двухполюсные. Контакторы МК6-30, МК6-30П, МК6-З0Т - трехполюсные.
Номинальный ток контакторов - 250 - 400 А.
Номинальный ток контактов вспомогательной цепи - 10 А, номинальное напряжение - 24, 50, 75, 110, 220 В постоянного тока, от 110 до 380 В переменного тока частоты 50 (60) Гц..

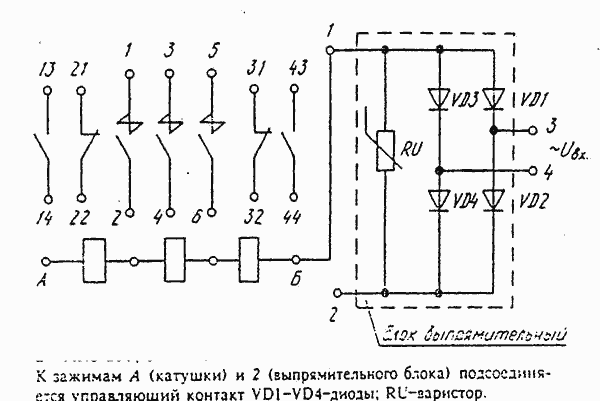

Втягивающие катушки контакторов пригодны для питания постоянным током и исполняются на номинальное напряжение цепи управления - 24, 27, 50, 75, 110 и 220 В и переменного тока на номинальное напряжение 110, 127, 220 и 380 В с питанием через выпрямительный блок.
Контакторы имеют переднее присоединение и допускают установку на изоляционных, металлических заземленных панелях и на рейках.
Допустимая частота срабатываний контактора до 600 циклов в час.
Потребляемая мощность включающих катушек при 20°С, Вт, не более - 75 МК6-10, МК6-10Р; 150 для МК6-20, МК6-20Н, МК6-20П, МК6-20Т; 230 для МК6-30, МК6-30П, МК6-30Т; 85 для МК6-10М.
Механическая износостойкость, млн. циклов ВО, не менее - 10,0 для МК6-10; 0,5 для МК6-10М; 5,0 для остальных.
Контакторы пригодны для работы в продолжительном, прерывисто-продолжительном, повторно-кратковременном и кратковременном режимах работы; а контакторы МК6-10М только- в продолжительном главные контакты и кратковременном включающие катушки и катушки защелки.
Климатическое исполнение- УЗ, УХЛЗ, ТЗ по ГОСТ15150-69.
Степень защиты - IР00.
НТД - ТУ 16-88 ИГФР.644 513.004 ТУ.
|
Типоисполненияи технические данные контакторов указаны в таблице 1.
| Типконтактора | Назначение | Номинальный ток, А | Количество замыкающих контактов главной цепи | Количество контактов вспомогательной цепи | Номинальное напряжение втягивающей катушки,
В |
замыкающихразмыкающих

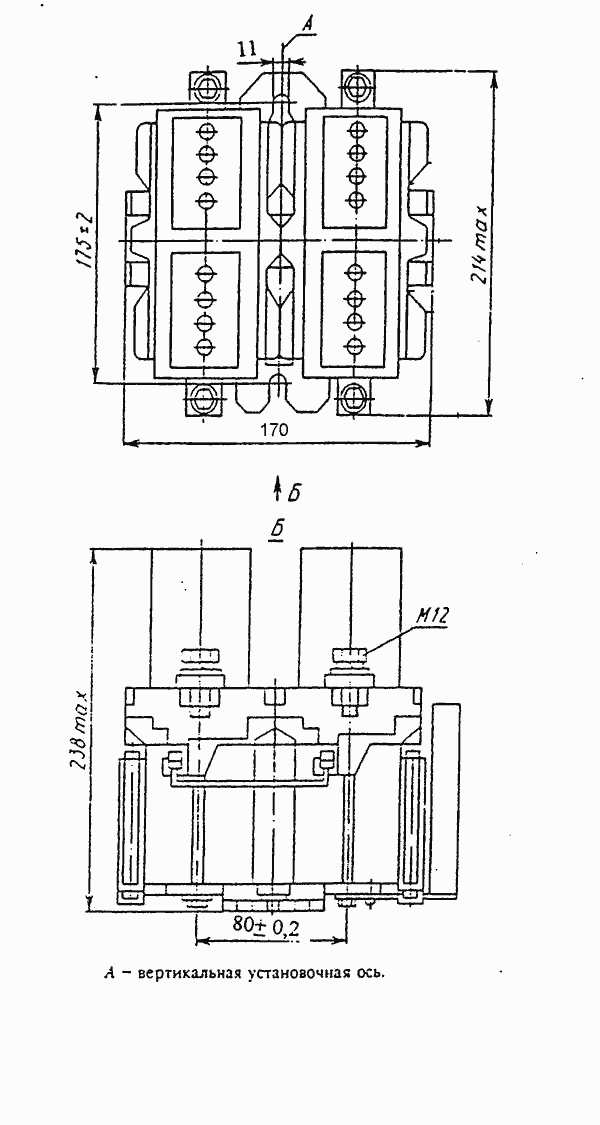

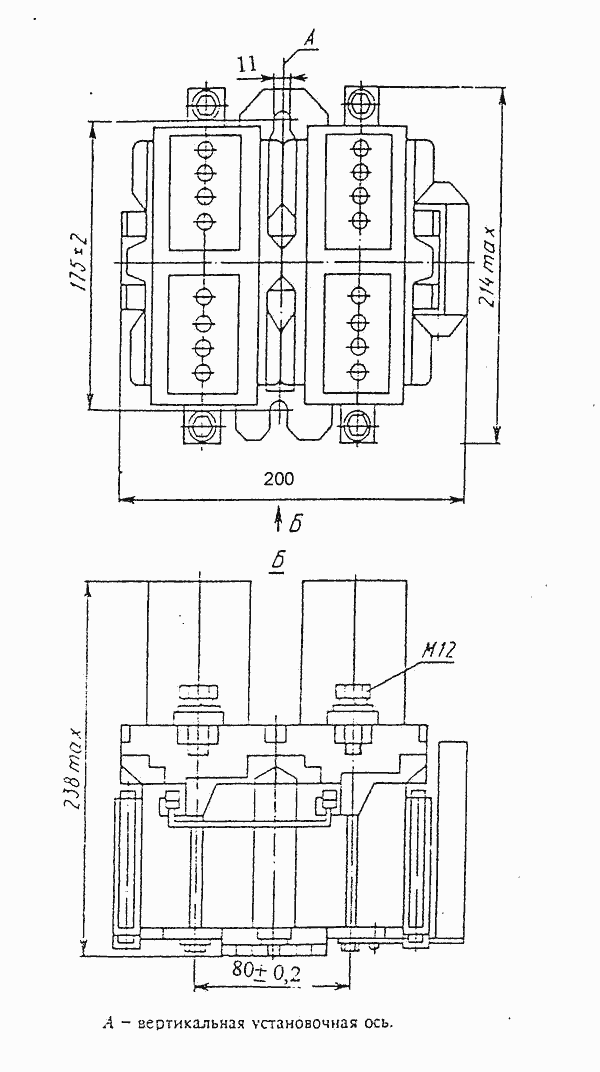

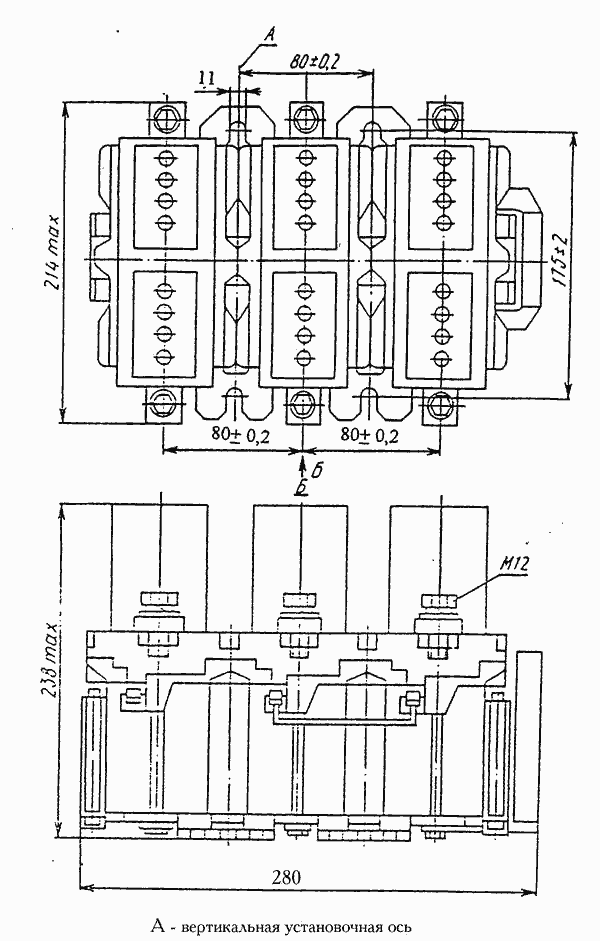

| МК6-10 | общего назначение | 400 | 1 | 2 | 2 | 24, 27, 50, 75, 110, 220 постоянного тока |
| 3 | 1 |
| 1 | 3 |
| для тепловозов | 2 | 2 | 24, 27, 50, 75, 110 постоянного тока |
| 3 | 1 |
| 1 | 3 |
| МК6-10Р | общего назначение | 2 | 2 | 2 | 24, 27, 50, 75, 110, 220 постоянного тока |
| МК6-20 | 2соединены последовательно | 2 | 2 |
| 3 | 1 |
| 1 | 3 |
| МК6-20П | 250 – 400 | 2 | 2 | 2 | 110, 220 постоянного тока |
| МК6-20Т | 110, 127, 220, 380 переменного тока |
| МК6-20Н | 110, 220постоянного тока |
| МК6-30П | 3 |
| МК6-30Т | 2 | 2 | 110, 127, 220, 380 переменного тока |
| 3 | 1 | 380переменного тока |
| МК6-30 | 2 | 2 | 110, 220постоянного тока |
| МК6-10М | 2 | 24, 75, 110постоянного тока |
|
В заказе следует указать:
- Тип контактора.
- Номинальный ток главных контактов.
- Исполнение контактов вспомогательной цепи.
- Номинальное напряжение и род тока втягивающей катушки.
- Климатическое исполнение по ГОСТ15150-69.
- При заказе контакторов на экспорт указать слово "Экспорт".
- Номер технических условий.
- При заказе контакторов для установки на тепловозах необходимо указывать назначение контактора.
|
