Контакторы МК5

Контакторы постоянного тока МК-5-01 МК-5-10 МК-5-10Р МК-5-20 предназначены для работы в силовых электрических цепях тепловозов и общепромышленных стационарных установок с номинальным напряжением 220 В постоянного тока, контакторы типа МК5-20 - 440 - 660 В постоянного тока.

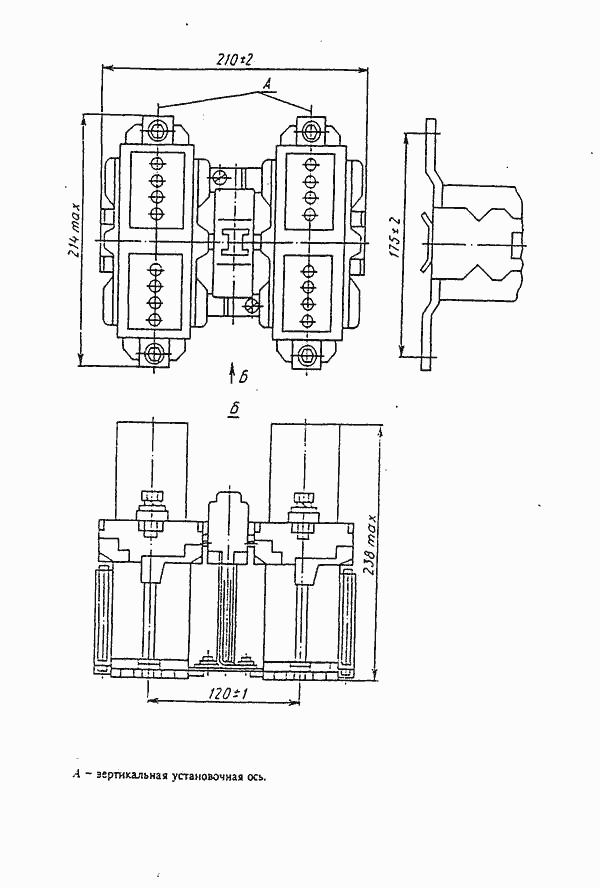

Контакторы МК5-10Р - реверсивные с мехблокировкой.

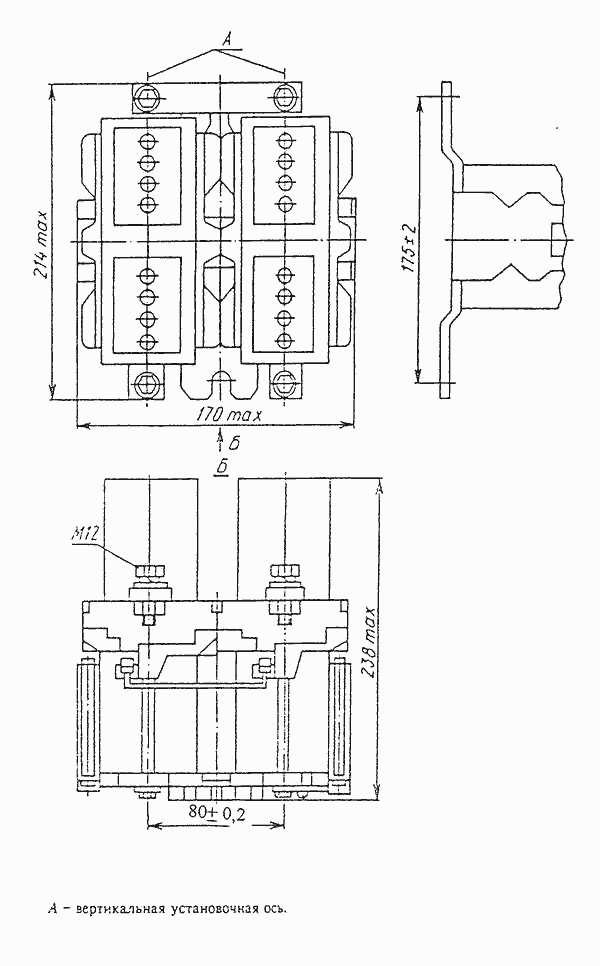

Контакторы МК5-10 исполняются с 1 "З" главным контактом, контакторы МК5-01 исполняются с 1 "Р" главным контактом. Контакторы МК5-20 исполняются с двумя замыкающими главными контактами, но используются как однополюсные, так как главные контакты соединены последовательно.
Номинальный ток контакторов - 250 А.
Номинальный ток контактов вспомогательной цепи - 10 А, номинальное напряжение - 24, 50, 75, 110, 220 В постоянного тока, от 110 до 380 В переменного тока частоты 50 (60) Гц.
Втягивающие катушки контакторов пригодны для питания постоянным током и испол-няются на номинальное напряжение цепи управления - 24, 27, 50, 75, 110 и 220 В.
Допустимая частота срабатываний контактора до 600 циклов в час.
Потребляемая мощность включающих катушек при 20°С, Вт, не более - 75 для МК5-10, МК5-10Р; 150 для МК5-20.
Механическая износостойкость, млн. циклов ВО, не менее - 10,0 для МК5-10; 5,0 для остальных.
Контакторы пригодны для работы в продолжительном, прерывисто-продолжительном, повторно-кратковременном и кратковременном режимах работы.
Контакторы имеют переднее присоединение и допускают установку на изоляционных, металлических заземленных панелях и на рейках.
Климатическое исполнение- УЗ, УХЛЗ, ТЗ по ГОСТ15150-69. Степень защиты - IР00.
НТД - ТУ 16-88 ИГФР.644 513.004 ТУ.
