Контактор КВТ 2-1,14
 |
 |
Контактор вакуумный типа КВТ 2-1,14 (3-х , 2-х , однополюсные )
Назначение и область применения
Контакторы вакуумные низковольтные типа КВТ 2-1,14
открытого исполнения с естественным воздушным охлаждением ,
встраиваемые в комплектные устройства , предназначены для
включения и отключения приемников электрической энергии .
Вакуумные контакторы характеризуются небольшими
габаритными размерами и малой массой . Они рассчитаны на
длительный срок службы при минимальных затратах на
обслуживание .
Контакторы предназначены для работы в следующих режимах :
- продолжительном
- прерывисто -продолжительном
- кратковременном
Основные технические данные
| КВТ 2-1,14-5/630 УХЛ 2 | КВТ 2-1,14-6,3/1000 УХЛ 2 |
| Номинальное напряжение , В | 380, 660, 1140 | 380, 660, 1140 |
| Номинальный ток , А | 630 | 1000 |
| Ток отключения , кА | 5 | 6,3 |
| Сквозные токи , А :
В течение 1 полуволны (амплитудное ) | 13 000 | 15 000 |
| В течение 0,2 с (действующее ) | 8 000 | 9 000 |
| В течение 10 с . | 5000 | 8000 |
| Время включения , мс , не более | 60 | 60 |
| Время отключения , мс , не более | 100 | 100 |
| Напряжение управления , В +10 –15 % | 220(110; 380) | 220(110; 380) |
| Мощность потребления , Вт | 10 | 10 |
| Ток включения . в течении 0,01 с , не более , А | 3(6; 2,5) | 3(6; 2,5) |
| Масса , кг , не более , | 17 кг . |
Условия эксплуатации
1)Климатическое исполнение УХЛ 2 по ГОСТ 15150-69.
2)Высота над уровнем моря до 1000 м .
3)Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 40 о С .
4)Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60 о С .
5) Относительная влажность при температуре 25 о С – 80 %
Требования к надежности
1) Механическая износостойкость , циклов ВО –
контакторов на 630 А - 500 000;
контакторов на 1000 А - 300 000 (минимальное количество циклов для испытаний );
2) Коммутационная износостойкость в повторно -кратковременном режиме :
а ) в режиме АС -3:
- циклов ВО – контакторов на 630 А - 500 000;
контакторов на 1000 А - 300 000 (минимальное количество циклов для
испытаний );
- частота включений в 1 час - 600 циклов ВО ;
- продолжительность включения (ПВ ) - 30%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 1,0 номинального ;
б ) в режиме АС -4:
- циклов ВО – контакторов на 630 А - 500 000; (минимальное количество циклов для
испытаний );
контакторов на 1000 А - 300 000 (минимальное количество циклов для
испытаний );
- частота включений в 1 час - 600 циклов ВО ;
- продолжительность включения (ПВ ) - 15%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 0,4 номинального .

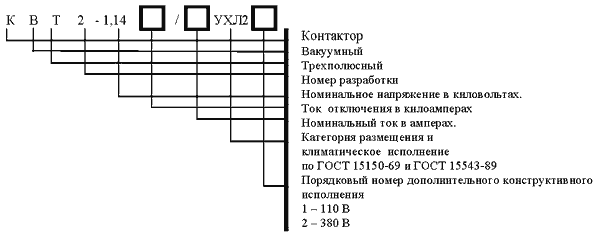

Структура условного обозначения контактора
|
 |
Гарантии изготовителя
- Изготовитель гарантирует соответствие контактора требованиям технических условий ТУ
3426-002-07619636-2001 при соблюдении потребителем условий эксплуатации , монтажа ,
транспортирования и хранения .
- Гарантийный срок эксплуатации - 5 лет (исчисляется со дня ввода контактора в
эксплуатацию ), но не более , циклов ВО – контакторов на 630 А – 500 000;
контакторов на 1000 А – 300 000.
|
 |
|

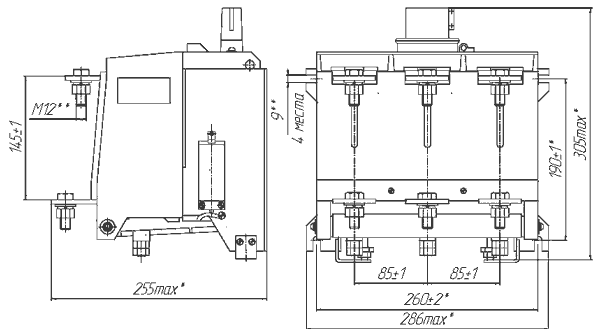

Рис .1 Габаритные и присоединительные размеры контактора вакуумного
типа КВТ 2 - 1,14 на токи 630 А |
 |

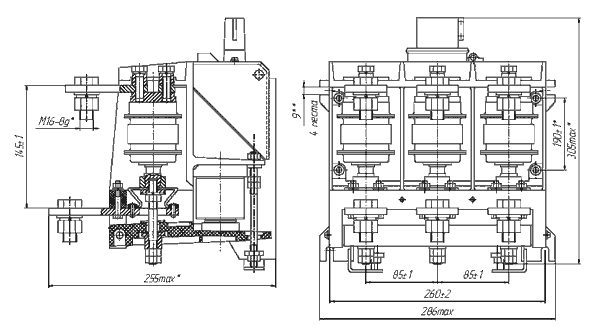

Рис .2 Габаритные и присоединительные размеры контактора вакуумного
типа КВТ 2 - 1,14 на токи 1000 А
|
 |
|
На базе контакторов вакуумных типа КВТ 2 - 1,14
выпускаются реверсивные контакторы горизонтального и
вертикального исполнения
|
 |
|

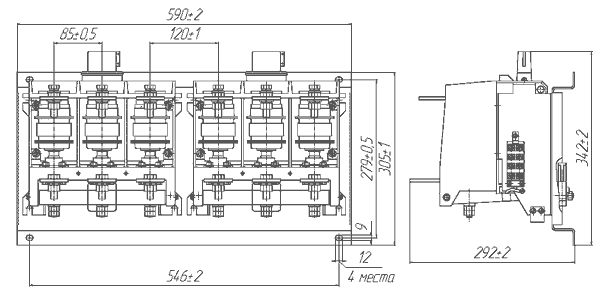

Рис .3 Габаритные и присоединительные размеры реверсивных контакторов вакуумных типа
КВТ 2 - 1,14 на токи 630 и 1000 А
|
|
|
|
|
