Контактор КВТ-1,14
 |
 |
Контактор вакуумный типа КВ-1-160-3 КВТ-1,14-2,5/250 У3 КВТ-1,14-4/400 У3 КВТ-1,14-2,5/160 У3Р КВТ-1,14-2,5/250 У3Р КВТ-1,14-4/400 У3РКВТ2-1,14-5/630 УХЛ2РКВТ2-1,14-6,3/1000 УХЛ2Р
Назначение и область применения
Контакторы вакуумные низковольтные типа КВТ-1,14 открытого
исполнения с естественным воздушным охлаждением, встраиваемые в
комплектные устройства, предназначены для включения и отключения
приемников электрической энергии.
Вакуумные контакторы характеризуются небольшими габаритными
размерами и малой массой. Они рассчитаны на длительный срок службы
при минимальных затратах на обслуживание.
Контакторы предназначены для работы в следующих режимах:
- продолжительном
- прерывисто-продолжительном
- кратковременном
- повторно-кратковременном.
Основные технические данные
| / |
КВТ-1,14-2,5/160 У3 |
КВТ-1,14-2,5/250 У3 |
КВТ-1,14-4/400 У3 |
| Номинальное напряжение, В |
380, 660, 1140 |
380, 660, 1140 |
380, 660, 1140 |
| Номинальный переменный ток главной цепи, А |
160 |
250 |
400 |
Предельная коммутационная способность:
Ток отключения (действующее значение), кА |
3 |
3 |
4 |
Сквозные токи (термической стойкости), А:
В течение 1 полуволны (амплитудное) |
10 000 |
10 000 |
12 000 |
| В течение 0,2 с (действующее) |
6000 |
6000 |
7000 |
| В течение 10 с. |
1300 |
2000 |
3200 |
| Собственное время включения, мс, не более |
60 |
| Собственное время отключения, мс, не более |
100 |
| Электрическое сопротивление главной цепи постоянному току, Ом не более |
0,15 x10 –3 |
Электрическая прочность:
главной цепи, кВ
каждого полюса
цепи управления
|
4
5
2,5 |
| Номинальное переменное напряжение цепи
управления приводом, В (+10 - 15%) |
220 (110; 380) |
Ток электромагнита:
– при включении, А |
3 (6; 2,5) |
| – при удерживании во включенном
положении, А |
0,06(0,12; 0.04) |
| Номинальный ток вспомогательных
контактов, А: |
10 |
Номинальное напряжение вспомогательных
контактов, В: постоянного тока-
переменного тока- |
440
660 |
| Масса, кг |
6,5 max |
Условия эксплуатации
1)Климатическое исполнение У 3 по ГОСТ 15150-69.
2)Высота над уровнем моря до 1000 м .
3)Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 55 о С .
4)Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60 о С .
Требования к надежности
1) Механическая износостойкость , циклов ВО – 1 600 000 (минимальное количество циклов
для испытаний );
2) Коммутационная износостойкость в повторно -кратковременном режиме :
а ) в режиме АС -3:
- циклов ВО – 1 600 000(минимальное количество циклов для испытаний );
- частота включений в 1 час - 600 циклов ВО ;
- продолжительность включения (ПВ ) - 30%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 1,0 номинального ;
б ) в режиме АС -4:
- циклов ВО – 500 000(минимальное количество циклов для испытаний );
- частота включений в 1 час - 1200 циклов ВО ;
- продолжительность включения (ПВ ) - 15%;
- коэффициент мощности - 0,35;
- номинальный рабочий ток - 0,4 номинального ;
Гарантии изготовителя
- Изготовитель гарантирует соответствие контактора требованиям технических условий ТУ
3426-001-07619636-98 при соблюдении потребителем условий эксплуатации , монтажа ,
транспортирования и хранения .
- Гарантийный срок эксплуатации - 5 лет (исчисляется со дня ввода контактора в
эксплуатацию ), но не более 1,6 . 10 6 циклов ВО .

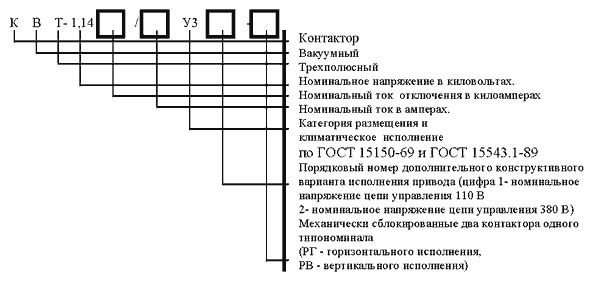

Структура условного обозначения контактора типа КВТ -1,14
|
 |
|
|
Пример записи обозначения контактора в других документах и (или ) при заказе :
контактор вакуумный КВТ –1,14–2,5/250 У 3-1 ТУ 3426-001-07619636 -98 – условное обозначение
вакуумного контактора на номинальный ток 250 А , номинальный ток отключения 2,5 кА , номинальное
напряжение 1,14 кВ , номинальное напряжение цепи управления 110 В переменного тока .
|
 |
|

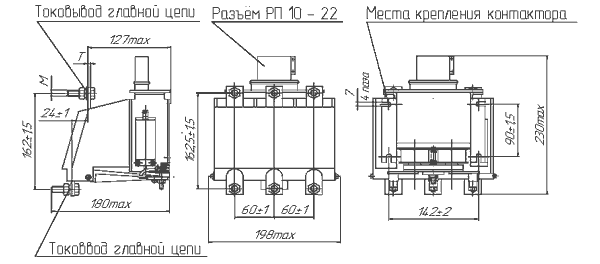

Рис .1 Габаритные и присоединительные размеры контактора КВТ – 1,14, вариант 1 |
 |
Рис . 2 Габаритные и присоединительные размеры контактора КВТ – 1,14, вариант 2
| Номинальный ток , А |
Т , мм |
М |
| 160 |
3 |
М 8 |
| 250 |
4 |
М 10 |
| 400 |
6 |
М 10 |
Устройство контактора
Контактор имеет три полюса , закрепленных в изоляционном корпусе . Включение
осуществляется электромагнитом . Гашение электрической дуги обеспечивается вакуумной
дугогасительной камерой КДВ 2-1,14-2,5/250 В 3 (КДВ 2-1,14-4/400 В 3).
Контактор имеет вспомогательные контакты : 3 размыкающих и 4 замыкающих .
Питание цепи управления контактора и вспомогательных контактов осуществляется
посредством разъёма РП 10 - 22. Применение разъёма позволяет осуществить быстрый
демонтаж контактора для проведения плановых регламентных работ .
Включение контактора
Включение контактора осуществляется при подаче напряжения питания 220 (110) В в цепь
управления . При этом электромагнит посредством рычага переводит контакты главной цепи
(камеры вакуумной дугогасительной ) во включенное состояние и переключает вспомогательные
контакты .
Отключение контактора
Отключение контактора происходит отключающей пружиной после снятия напряжения в
цепи управления .
|
 |
|
На базе контакторов вакуумных типа КВТ - 1,14
выпускаются реверсивные контакторы
горизонтального и вертикального исполнения |
 |
|

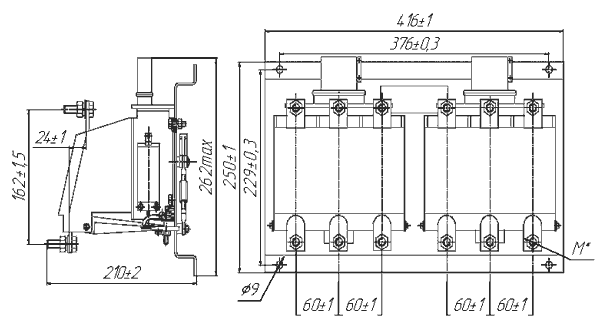

Рис . 3 Габаритные и присоединительные размеры контактора вакуумного реверсивного
горизонтального исполнения |
 |
|

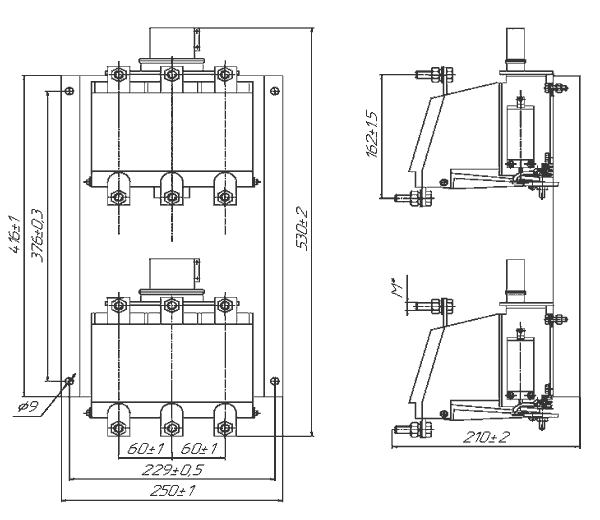

Рис . 4 Габаритные и присоединительные размеры контактора вакуумного реверсивного вертикального
исполнения (для систем АВР )
|
|
|
|
|
