Выключатели КУ предназначены для дистанционного управления электромагнитными аппаратами в электрических цепях управления переменного тока до 500 В частотой 50 и 60Гци постоянного тока напряжением до 220 Встационарных установок.
Выключатели имеют открытое исполнение. Приводное устройство - прямоходовойци-линдрический толкатель,грибовидный толкатель, ручка, замок.Цилиндрический толкатель может быть черного, красного, зеленого,синегои белого цветов,грибовидный толкатель - крас-ного и черного цветов.
Выключатели КУ являются аналогами кнопок КЕ011,переключателей ПЕ011 всех исполнений с цилиндрическими,грибовидными толкателями, с ручкой, ключом с любыми сочета-ниями замыкающих и размыкающих контактов.
Климатическое исполнение - У,УХЛ,Т категории 3поГОСТ15150-69состепенью защиты IР40.Кроме того выключатели с цилиндрическим и грибовидным толкателями имеютисполнениесостепеньюзащиты IР54.
Степени защиты IP40 и IP54 обеспечиваются со стороны приводного элемента.Состороныконтактоввыключатели имеют исполнение степени защиты IР00.
Номинальный ток контактов, А - 10.
Номинальное напряжение коммутируемой цепи, В -500 переменного тока частоты 50 и 60 Гц, 220 постоянного тока.
Количество замыкающих и размыкающих контактов - от 1 до 4.
Ключ замка выключателя имеет 7 исполнений.
Максимальная частота включений в час - до 1200 циклов.
Относительная продолжительность включения ПВ,% - 40-60.
Категория применения -АС-11 и ДС-11 по ГОСТ12434.
Выключатели крепятся на изоляционной или металлической панели толщиной не более 6 мм. Установочный размер - 30 мм.
Коммутационная износостойкость, млн. циклов, неменее - 1,0 (для выключателей с зам-ком - 0,1).
Механическая износостойкость выключателей,млн.циклов, не менее:
- с цилиндрическим и грибовидным толкателем - 10,0;
- с фиксируемым грибовидным толкателем - 0,25;
- с рукояткой - 1,60;
- с замком - 0,10;
- с внутренним протектором - 4,00.
НТД - ТУ16-93 БКЖИ.642245.001 ТУ.
Типоисполения выключателей КУ указаны в таблицах 1-4.
При заказе следует указать:
- Типоисполнение выключателя
- Цвет цилиндрического и грибовидного толкателя
- Климатическое исполнение.
- При заказе на экспорт добавлять слово "Экспорт".
- Номер технических условий
|

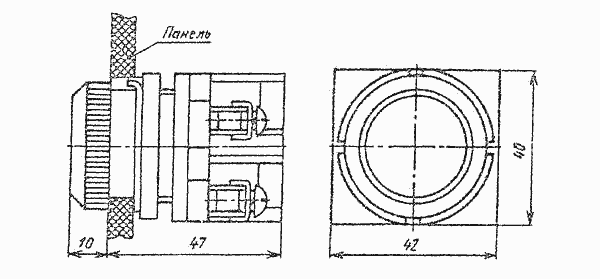

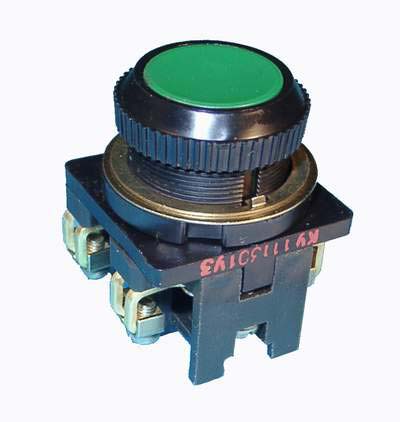

Таблица 1 - Выключатели с цилиндрическим толкателем
Сочетание
контактов | Толкатель цилиндрический прямоходовой с самовозвратом,
воздействующий на контактные цепи при нажатии пальцем
руки |
| IР 40 (без
внутр. протектора) | | IР54 (с внутр.
протектором) | |
| черный | красный | зеленый | желтый | синий | белый |
черный | красный | зеленый | желтый | синий | белый |
| 1"р" | КУ
011101 | КУ
011201 | КУ
011301 | КУ
011401 | КУ
011501 | КУ
011601 | КЕ011 исп.5 | КУ
011102 | КУ
011202 | К
У011302 | КУ
011402 | КУ
011502 | КУ
011602 | КЕ181 исп.5 |
| 2"р" | КУ
021101 | КУ
021201 | КУ
021301 | КУ
021401 | КУ
021501 | КУ021601 | КЕ011исп.3 | КУ
021102 | КУ
021202 | КУ
021302 | КУ
021402 | КУ
021502 | КУ
021602 | КЕ181 исп.3 |
| 3"р" | КУ
031101 | КУ
031201 | КУ
031301 | КУ
031401 | КУ
031501 | КУ
031601 | КЕ012 исп9 | КУ
031102 | КУ
031202 | КУ
031302 | КУ
031402 | КУ
031502 | КУ
031602 | КЕ182 исп.9 |
| 4"р" | КУ
041101 | КУ
041201 | КУ
041301 | КУ
041401 | КУ
041501 | КУ
041601 | КЕ012 исп.5 | КУ
041102 | КУ
041202 | КУ
041302 | КУ
041402 | КУ
041502 | КУ
041602 | КЕ182 исп.5 |
| 1"з" | КУ
1011101 | КУ
101201 | КУ
101301 | КУ
101401 | КУ
101501 | КУ
101601 | КЕ011 исп.4 | КУ
101102 | КУ
101202 | КУ
101302 | КУ
101402 | КУ
101502 | КУ
101602 | КЕ181 исп.4 |
| 1"з"+1"р" | КУ
111101 | КУ
111201 | КУ
111301 | КУ
111401 | КУ
111501 | КУ
111601 | КЕ011 исп2 | КУ
111102 | КУ
111202 | КУ
111302 | КУ
111402 | КУ
111502 | КУ
111602 | КЕ181 исп.2 |
| 1"з"+2"р" | КУ
121101 | КУ
121201 | КУ
121301 | КУ
121401 | КУ
121501 | КУ
121601 | КЕ012 исп.8 | КУ
121102 | КУ
121202 | КУ
121302 | КУ
121402 | КУ
121502 | КУ
121602 | КЕ162 исп.8 |
| 1"з"+3"р" | КУ
131101 | КУ
131201 | КУ
131301 | КУ
131401 | КУ
131501 | КУ
131601 | КЕ012 исп4 | КУ
131102 | КУ
131202 | КУ
131302 | КУ
131402 | КУ
131502 | КУ
131602 | КЕ182 исп.4 |
| 2"з" | КУ
201101 | КУ
201201 | КУ
201301 | КУ
201401 | КУ
201501 | КУ
201601 | КЕ011 исп.1 | КУ
201102 | КУ
201202 | КУ
201302 | КУ
201402 | КУ
201502 | КУ
201602 | КЕ181 исп.1 |
| 2"з"+1"р" | КУ
211101 | КУ
211201 | КУ
211301 | КУ
211401 | КУ
211501 | КУ
211601 | КЕ012 исп.7 | КУ
211102 | КУ
211202 | КУ
211302 | КУ
211402 | КУ
211502 | КУ
211602 | КЕ182 исп.7 |
| 2"з"+2"р" | КУ
221101 | КУ
221201 | КУ
221301 | КУ
221401 | КУ
221501 | КУ
221601 | КЕ012 исп.3 | КУ
221102 | КУ
221202 | КУ
221302 | КУ
221402 | КУ
221502 | КУ
221602 | КЕ182 исп.3 |
| 3"з" | КУ
301101 | КУ
301201 | КУ
301301 | КУ
301401 | КУ
301501 | КУ
301601 | КЕ012 исп.б | КУ
301102 | КУ
301202 | КУ
301302 | КУ
301402 | КУ
301502 | КУ
301602 | КЕ182 исп.6 |
| 3"з"+1"р" | КУ
311101 | КУ
311201 | КУ
311301 | КУ
311401 | КУ
З11501 | КУ
З11601 | КЕ012 исп.2 | КУ
311102 | КУ
311202 | КУ
311302 | КУ
311402 | КУ
311502 | КУ
311602 | КЕ182 исп.2 |
| 4"з" | КУ
401101 | КУ
401201 | КУ
401301 | КУ
401401 | КУ
401501 | КУ
401601 | КЕ012 исп.1 | КУ
40102 | КУ
401202 | КУ
401302 | КУ
401402 | КУ
401502 | КУ
401602 | КЕ182 исп.1 |
|
Примечание: При поступлении заказов выключатели КУ могут быть изготовлены с цилиндрическим толкателем различного цвета, при этом в обозначении типоисполнения КУ изменяется четвертая цифра. Пример: КУ011П01 Цифра 1-черный цвет. 2-красный. 3-зеленый. 4-желтый, 5-синий. 6-бепый цвет.

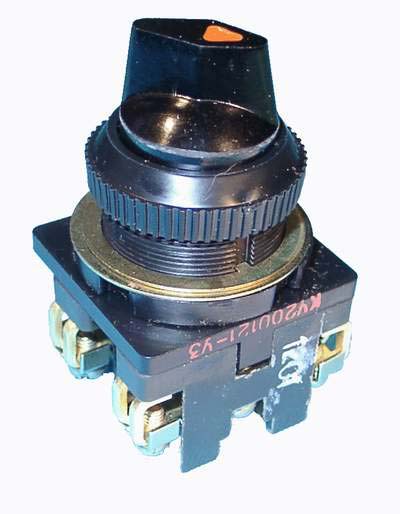

Таблица 2-Выключатели с ручкой
| Сочетание контактов | Рукоятка с исходным положением на вертикальной оси
воздействующая на контактные цепи при повороте на 90° | Рукоятка с исходным положением под углом 45° от
вертикальной оси воздействующая на контактные цепи при повороте на 90° | Рукоятка с положением на вертикальной оси, воздействующая
на контактные цепи при повороте в одну и другую сторону на 90° |
| IР40 | IР54 | IР40 | IР54 | IР40 | IР54 |
| 1"з"+1"р" | КУ110111 | ПЕ021 исл.2 | КУ110112 | ПЕ071 исп.2 | КУ110121 | ПЕ011исп.2 | КУ110122 | ПЕ061 исп.2 | | | | |
| 2"з" | КУ200111 | ПЕ021 исп.1 | КУ200112 | ПЕ071 исл.1 | КУ200121 | ПЕ011исп.1 | КУ 200122 | ПЕ061 исп.1 | КУ200131 | ПЕ031 исп.1 | КУ200132 | ПЕО81 исп.1 |
| 2"з"+2"р" | КУ220111 | ПЕ022 исп.3 | КУ220112 | ПЕ072 испЗ | КУ220121 | ПЕ012исл.З | КУ220122 | ПЕ062 исл.3 | | | | |
| 3"з"+1"р" | КУ310111 | ПЕ022 исп2 | КУЗ10112 | ПЕ072 исп2 | КУ310121 | ПЕ012 исп.2 | КУ310122 | ПЕ062 исп.2 | | | | |
| 4"з" | КУ400111 | ПЕ022 ис.1 | КУ400112 | ПЕ072 исп1 | КУ400121 | ПЕ012исл.1 | КУ400122 | ПЕ062 исп.1 | КУ400131 | ПЕ032 исл1 | КУ400132 | ПЁ082
исл1 |
|

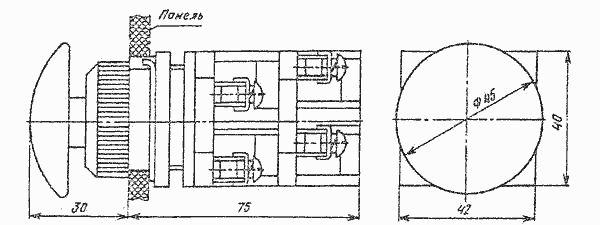

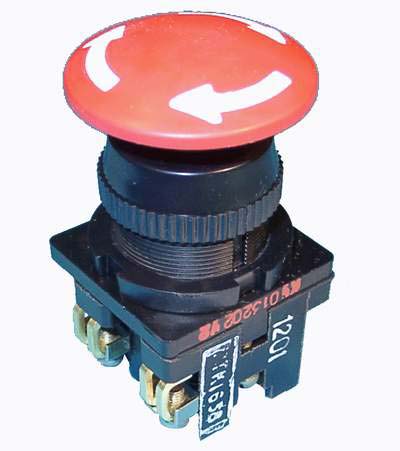

Таблица 3 - Выключатели с грибовидным толкателем
| Сочетание контактов | Толкатель грибовидный с самовозвратом, воздействующий на
контактные цепи при нажатии ладонью | Толкатель грибовидный фиксируемый, воздействующий на
контактные цепи при нажатии ладонью (фиксация поворотом толкателя на
90º) |
| IР40 (без внутр.
протектора) | IР54 (с внутр
протектором) | IР40 (без внутр.
протектора) | IР54 (с внутр.
протектором)отектором) |
| черный | красный | | черный | красный | | черный | красный | | черный | красный | |
| 1"р" | КУ012101 | КУ012201 | КЕ021 исп.5 | КУ012102 | КУ012202 | КЕ191 исп.5 | КУ013101 | КУ013201 | КЕ131 исп.5 | КУ013102 | КУ013202 | КЕ201 мсп.5 |
| 2"р" | КУ022101 | КУ022201 | КЕ021 исп.3 | КУ022102КУ032102 | КУ022202 | КЕ191 исп.3 | КУ023101 | КУ023201 | КЕ131 исп.3 | КУ023102 | КУ023202 | КЕ201 исп.3 |
| 3"р" | КУ032101 | КУ032201 | КЕ022 исп.9 | КУ032102 | КУ032202 | | КУ033101 | КУ033201 | | КУ033102 | КУ033202 | |
| 4"р" | КУ042101 | КУ042201 | КЕ022 исп.5 | КУ042102 | КУ042202 | | КУ043101 | КУ043201 | | КУ043102 | КУ043202 | |
| 1"з" | КУ102101 | КУ102201 | КЕ021 исп.4 | КУ102102 | КУ102202 | КЕ191 исп.4 | КУ103101 | КУ103201 | КЕ131 исп.4 | КУ103102 | КУ103202 | КЕ201 исп.4 |
| 1"з"+1"р" | КУ112101 | КУ112201 | КЕ021 исп.2 | КУ112102 | КУ112202 | КЕ191 исп.2 | КУ113101 | КУ113201 | КЕ131 исп.2 | КУ133102 | КУ113202 | КЕ201 исп.2 |
| 1"з"+2"р" | КУ122101 | КУ122201 | КЕ022 исп.8 | КУ122102КУ | КУ122202 | | КУ123101 | КУ123201 | | КУ123102 | КУ123202 | |
| 1"з"+3"р" | КУ132101 | КУ132201 | КЕ022 исп.4 | КУ132102 | КУ132202 | | КУ133101 | КУ133201 | | КУ133102 | КУ133202 | |
| 2"з" | КУ202101 | КУ202201 | КЕ021 исп.1 | КУ202102 | КУ202202 | КЕ191 исп.1 | КУ203101 | КУ203201 | КЕ131 исп.1 | КУ203102 | КУ203202 | КЕ201 исп.1 |
| 2"з"+1"р" | КУ212101 | КУ212201 | КЕ022 исп.7 | КУ212102 | КУ212202 | | КУ213101 | КУ213201 | | КУ213102 | КУ213202 | |
| 2"з"+2"р" | КУ222101 | КУ222201 | КЕ022 исп.3 | КУ222102 | КУ222202 | | КУ223101 | КУ223201 | | КУ223102 | КУ223202 | |
| 3"з" | КУ302101 | КУ302201 | КЕ022 исп.6 | КУ302102 | КУ302202 | | КУ303101 | КУ303201 | | КУ303102 | КУ303202 | |
| 3"з"+1"р" | КУ312101 | КУ312201 | КЕ022 исп.2 | КУ312102 | КУ312202 | | КУ313101 | КУ313201 | | КУ313102 | КУ313202 | |
| 4"з" | КУ402101 | КУ402201 | КЕ022 исп.1 | КУ402102 | КУ402202 | | КУ403101 | КУ403201 | | КУ403102 | КУ403202 | |
|
Выключатели с грибовидным толкателем могут быть с любым сочетанием контактов, аналогично КУ с цилиндрическим толкателем черного и красного цвета

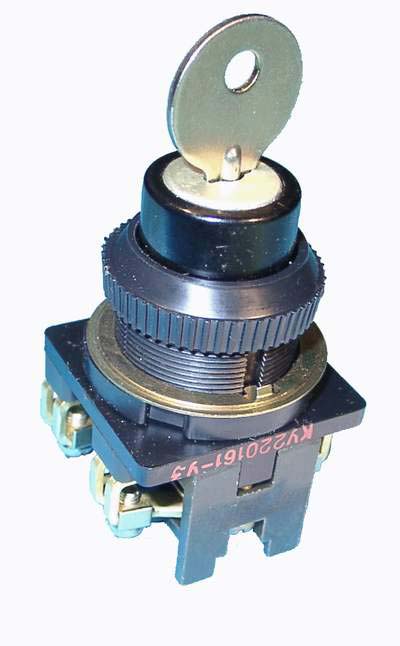

Таблица 4 - Выключатели с замком
| Сочетание контактов | Ключ замка с исходным положением по вертикальной оси.
воздействующим на контактные цепи при повороте на 90° | Ключ замка с исходным положением по вертикальной оси,
воздействующий на контактные цепи при повороте в одну и другую сторону
90° | Ключ замка с исходным положение по ввертикальной оси,
воздействующий на контактные цепи при повороте на 90° | Ключ замка с исходным положением по вертикальной оси,
воздействующий на контактные цепи при повороте в одну и другую сторону
90° |
| Ключ во включенном положении вынимается | Ключ во включенном положении не вынимается |
| 1"з"+1"р" | КУ110141 | ПЕ201исп.2 | | | КУ110161 | ПЕ171 исп.2 | |
| 2"з" | КУ200141 | ПЕ201 исп.1 | КУ200151 | ПЕ181 исп.1 | КУ200161 | ПЕ171 исп.1 | КУ200171 |
| 2"з"+2"р" | КУ220141 | ПЕ202 исп.3 | | | КУ220161 | ПЕ172 исп.3 | |
| 3"з"+1"р" | КУ310141 | ПЕ202 исп.2 | | КУ310161 | ПЕ172 исп.2 | | |
| 4"з" | КУ400141 | ПЕ202 исп.1 | КУ400151 | ПЕ182 исп.2 | КУ400161 | ПЕ172 исп.1 | КУ400171 |
|
|
