Контакторы переменного тока с управлением от сети постоянного тока КТПВ-623 (101,104,107,110,201,204,207,210) предназначены для включения и отключения электрических цепей в стационарных установках.
Номинальное напряжение главных контактов, В -380 переменного тока с частотой 50 и 60 Гц; 440 для климатического исполнения Т3.
Номинальный ток главной цепи, А - 160 для КТПВ623; 250 для КТПВ624.
Номинальное напряжение втягивающей катушки, В - 110 либо 220 постоянного тока. Контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с заводомизготовителем.
Контакторы КТПВ623 и КТПВ624 изготовля-ются с 2 "З" главными контактами с дугогашением.
Контакторы изготовляются с 2 "З" и 2 "Р" блок - контактами, с 2 "З" и 1 "Р" блок - контактами или без них.
Конструкция блок - контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.

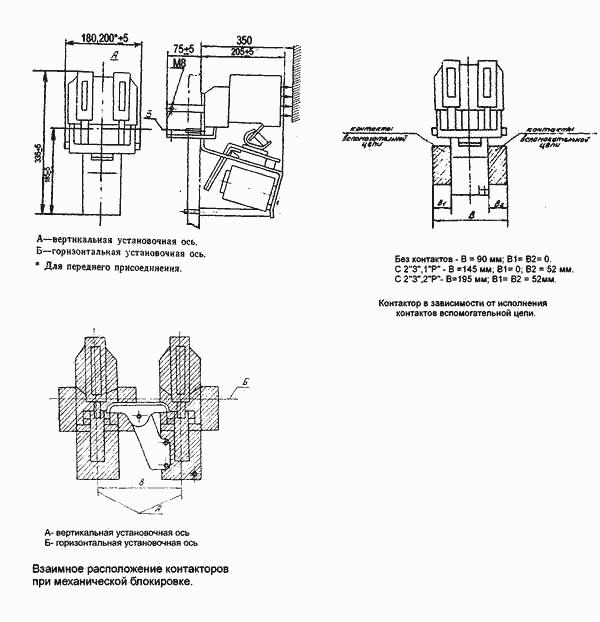

Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок - контактов только с правой стороны.
Максимальная допустимая частота включений в час - 1200.
Коммутационная износостойкость, млн. циклов ВО - 0,2.
Механическая износостойкость, млн. циклов ВО - 10,0.
Потребляемая мощность, Вт - 55 для КТПВ623; 75 для КТПВ624.
Режим работы - продолжительный, прерывисто-продолжительный и повторно- кратковременный и кратковременный. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками.
Контакторы изготавливаются без плит и допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.
Присоединение внешних проводников -переднее и заднее.
Климатическое исполнение - У3, ХЛ3 и Т3 по ГОСТ15150-69.
Степень защиты - IР00.
НТД - ТУ 16-524.024-80.
В заказе следует указать:
- Тип контактора.
- Номинальный ток главной цепи контактора.
- Напряжение цепи втягивающей катушки.
- Исполнение по блок - контактам.
- Способ подсоединения.
- Режим работы контактора.
- Климатическое исполнение по ГОСТ15150-69.
- При заказе контакторов на экспорт указать слово "Экспорт".
- Номер технических условий.
- Механическая блокировка поставляется за отдельную плату.
|
