Контакторы открытого исполнения общего применения с естественным воздушным охлаждением КТ7022Б (БС) КТ7023Б (БС) КТ7024Б (БС) КТП7022Б (БС) КТП7023Б (БС) КТП7024Б (БС)предназначены для включения и отключения премников электрический энергии.
| Наименование |
КТ7022Б (БС) КТ7023Б (БС) |
КТ7024Б (БС) |
КТП7022Б (БС) КТП7023Б (БС) |
КТП7024Б (БС) |
| Номинальный ток, А |
160 |
125 |
160 |
125 |
| Номинальное напряжение, В |
380 |
380 |
380 |
380 |
| Номинальное напряжение втягивающей катушки переменного
тока, В: а) переменного тока частотой 50Гц
б) постоянного тока |
36, 110, 127, 220, 380, 500
--- |
36, 110, 127, 220, 380, 500
--- |
---
24, 48, 110, 220 |
---
24, 48, 110, 220 |
| Количество вспомоготельных контактов |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
| Число полюсов |
2/3 |
4 |
2/3 |
4 |
| Допустимая частота включений циклов в час, вкл./час |
1200 |
600 |
1200 |
600 |
| Комутационная износостойкость, тыс. циклов ВО |
330 |
330 |
330 |
330 |
| Категория основного исполнения |
АС-4 |
АС-4 |
АС-4 |
АС-4 |
| Масса, кг |
6,1/7,2 |
9 |
|
|

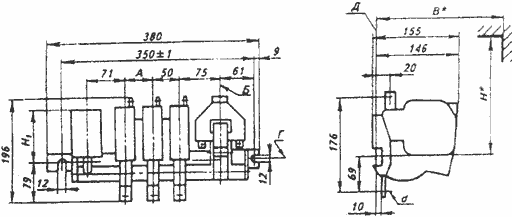

| Тип контактора |
Размеры, мм |
| Н1 |
d |
H* |
Масса, кг |
| 3з+2р |
3з+3р |
| КТ7022Б (БС) |
94 |
130 |
М10 |
190 |
6,1 |
| КТ7023Б (БС) |
94 |
130 |
М10 |
190 |
7,2 |
Б-вертикальная установочная ось КТП
Г-горизонтальная установочная ось
Д-установочная плоскость контактора
*-растояние до ближайшей токоведущей или заземленной детали
|
