Контакторы серии КТ6622 КТ6623 КТ6632 КТ6633 КТП6632 КТП6633 КТ6632Г КТ66 открытого исполнения общего применения с естественным воздушным охлаждением предназначены для включения и отключения премников электрический энергии.
| Наименование |
КТ6622 КТ6623 |
КТ6632 КТ6633 |
КТП6632 КТП6633 |
(КТ6632Г)
(КТ6633Г) устар. назв. см.
КТП |
| Номинальный ток, А |
160 |
250 |
250 |
250 |
| Номинальное напряжение, В |
660 |
380 |
380 |
380 |
| Номинальное напряжение втягивающей катушки переменного
тока, В: а) переменного тока частотой 50Гц
б) постоянного тока |
36, 110, 127, 220, 380, 500, 600
--- |
36, 110, 127, 220, 380, 500,600
--- |
---
24, 48, 110, 220 |
---
24, 48, 110, 220 |
| Количество вспомоготельных контактов |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
2 "З" и 2 "З"
или
3 "З" и 3 "Р" |
| Число полюсов |
2/3 |
2/3 |
2/3 |
2/3 |
| Допустимая частота включений циклов в час, вкл./час |
1200 |
1200 |
1200 |
1200 |
| Комутационная износостойкость, тыс. циклов ВО |
250 |
200 |
200 |
200 |
| Категория основного исполнения |
АС-4 |
АС-4 |
АС-4 |
АС-4 |
| Масса, кг |
6,2/7,4 |
7,0/8,2 |
9,4/10,6 |
9,4/10,6 |

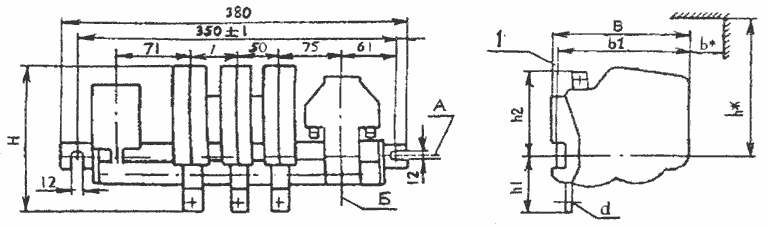

Б-вертикальная установочная ось КТП
Г-горизонтальная установочная ось
Д-установочная плоскость контактора
*-растояние до ближайшей токоведущей или заземленной детали
| Тип контактора |
Размеры, мм |
| В |
Н |
b* |
b1 |
d |
h* |
h1 |
h2 |
1 |
| КТ6622 КТ6623 |
174 |
214 |
80 |
160 |
М10 |
190 |
79 |
116 |
50 |
| КТ6632 КТ6633 |
175 |
216 |
80 |
160 |
М10 |
226 |
82 |
126 |
50 |
| КТП6632 КТП6633 (КТ6632Г) (КТ6633Г) |
238 |
216 |
80 |
160 |
М10 |
226 |
82 |
126 |
50 | |
