Контакторы постоянного тока КМ для электропогрузчиков КМ-1100 КМ-4110А КМ-4100, КМ-4101, КМ-4102, КМ-4110 КМ-4110Л, КМ-4110П КМ-5100 КМ-5100В КМ-5103 предназначены для работы в силовых электрических цепях схем управления электродвигателями электропогрузчиков, также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода - контакторы КМ 5100 В.
Номинальный ток контактов вспомогательной цепи, А - 10 для КМ5103; 2,5 для остальных.
Номинальное напряжение контактов вспомогательной цепи, В - 40 для КМ5103; 80 для остальных.
Номинальное напряжение включающей катушки, В, постоянного тока - 24, 40 для КМ1100; 20, 40 для КМ5100, КМ5103, КМ4110Л, КМ4110П; 110, 220 для КМ5100В; 80 для КМ5110Р; 20, 24, 40, 48, 80 для остальных.

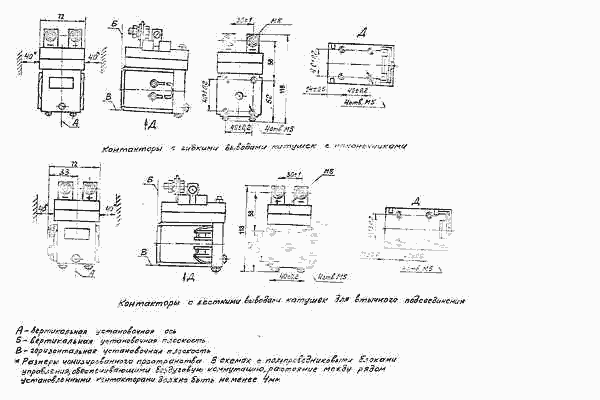

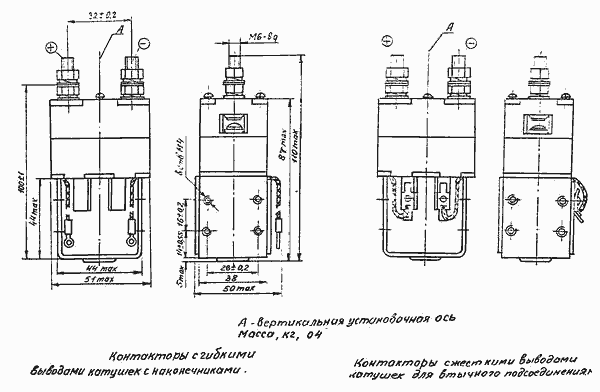

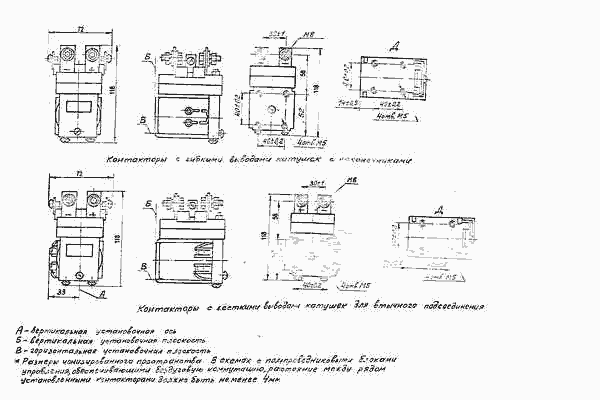

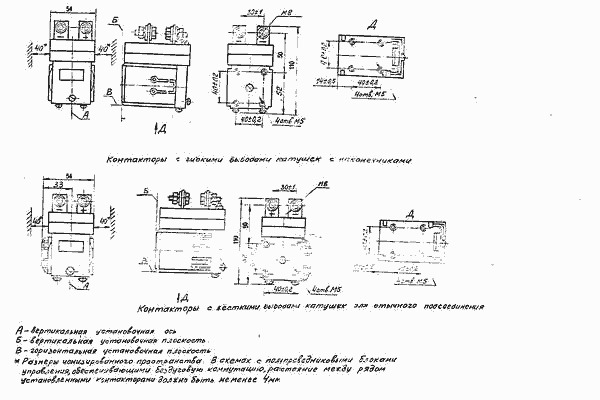

Катушки могут быть с гибкими выводами с наконечниками или с жесткими выводами для втычного соединения; контакторы КМ5100, КМ5103, КМ4110Л, КМ4110П - только с гибкими выводами.
Контакторы полярны, все исполнения имеют постоянные магниты.
Допустимая частота срабатываний, включений в час - до 300.
Коммутационная износостойкость, включений-отключений, не менее - 200 000 при коммутируемом номинальном 40 А; 350 000 при коммутируемом токе 160 А; 100 000 при коммути-руемом токе 250 А.
Механическая износостойкость контакторов, циклов срабатываний, не менее - 25 000 для КМ5100В;2 500 000 для остальных
Мощность, потребляемая включающей катушкой постоянного тока, Вт, не более - 35 для КМ1100; 50 для остальных.
Режим работы - повторно-кратковременный. Для контактора КМ5100В режим работы - кратковременный, длительность пребывания катушки под током не более 15с.
Контакторы допускают переднее присоединение проводников, контакты вспомогательной цепи допускают присоединение проводников втычным способом.
Климатическое исполнение - У2, УХЛ2, Т2 по ГОСТ15150-69.
НТД - ТУ 16-93 БКЖИ. 644.413.001ТУ.
|
