Общие сведения
Блок-реле типа КИВ 500Р совместно с согласующим трансформатором и защитными разрядниками предназначенодляосуществления контроля состоянияизоляциивысоковольтныхвводовнапряжением500 кВ с бумажно-масляной изоляцией силовых трансформаторов иреакторовв процессеих эксплуатации и для отключения их перед полным пробоемизоляции. Блок- реле состоит из сигнального, отключающего и измерительного элементов.
Условия эксплуатации
климатическое исполнениеУХЛ или О, категория размещения "4" по ГОСТ 15150-69;
диапазон рабочих температур от минус 20° С до плюс 45 ° С;
вибрационные нагрузки (группа М39 по ГОСТ17516.1-90)- 0,5 g в диапазоне от 10 до 100 Hz ;
Технические данные
номинальный переменный ток -1 А
номинальная частота -50 Hz
номинальное напряжение оперативного постоянного тока -220 V
диапазонуставок срабатывания:
- сигнального элемента - от 25 до 50 mA
- отключающегоэлементаот 0,2 до 1,0 А
пределы измеренияизмерительного элемента 50; 400 и 1000 mA
мощность, потребляемая цепями постоянного тока приноминальном напряжениине более......... 70 W
блок реле имеет:
- четыре контактных выхода, работающих на сигнал;
- один контактный выход ( контакты реле времени), работающий на отключение
коммутационная способность контактов сигнальных реле при постоянной 0,005 S и напряжении от 24 до 250 V составляет 50 W
коммутационная способность контактов реле времени при постоянной 0,005 S и напряжении не выше 250 V составляет 100 W
род присоединения внешних проводников: заднее или переднее

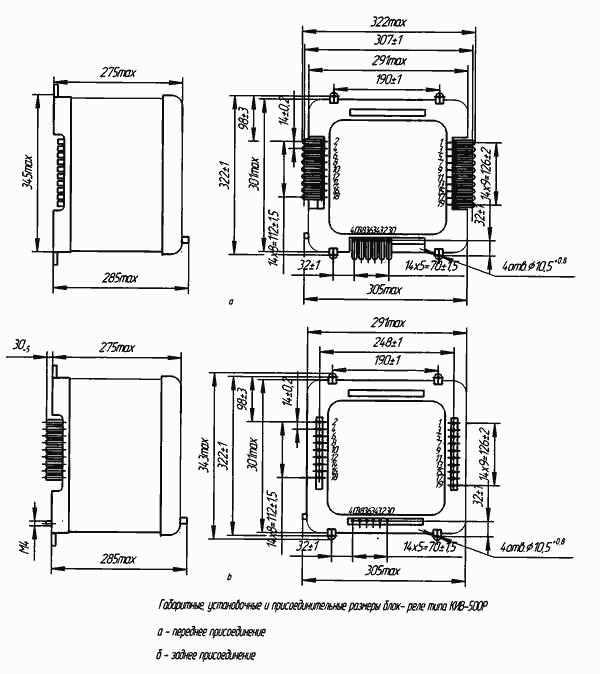

габаритные размеры не более 305х343х285 mm.
масса, не более 18 kg
Конструкция
Блок реле смонтирован на механически прочном цоколе и защищенметаллическим кожухом с передней прозрачной стенкой.
Структураусловного обозначения
КИВ-500Р- Х4
КИВ- контроль изоляции вводов;
500 - классификация контролируемого объекта по напряжению (500 кВ);
Р- релейная часть;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказенеобходимо указать:
- тип блок-реле;
- климатическое исполнениеи категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- род присоединения внешних проводников (заднее или переднее);
- номер технических условий.
Типоисполнения блок - реле
Номенклатурный номер:
КИВ -500Р - 08 500 000
Вместо знака указать:
1 - для переднего присоединения
2 - для заднего присоединения шпилькой
3 - для заднего присоединения винтом
|
