Комплекты защит КЗ-9, КЗ-9/2
| ТУ16-523.463-74 |
 |
Общие сведения
Комплекты защит предназначены для выполнения токовой отсечкипри многофазных коротких замыканиях в двухфазном двухрелейном исполнении.
Комплекты защит предназначены для работы на оперативном постоянном токе.
В комплекты типов КЗ-9 и КЗ-9/2 входят:
- два реле максимального тока (1РТ и 2РТ),
- промежуточное реле (РП253 для КЗ-9, РП251 для КЗ-9/2)
- указательное реле (РУ).
Условия эксплуатации
Диапазон рабочих температур окружающего воздуха: от минус 10-С до плюс 45-С.
Группа механического исполнения М39 по ГОСТ 17516.1-90,приэтом вибрационныенагрузкивдиапазоне частот от 10 до 100 Гц с максимальным ускорением до 0,25 g.
Степень защиты оболочки комплектов защит IP40, контактных соединений - IP00 по ГОСТ 14254-96.
Климатическое исполнение: УХЛ, 0
Категория размещения: 4
Основныепараметры
Номинальная частота, Hz50
Номинальное напряжение оперативного постоянного
тока, V. 110 или 220
Максимальная уставка на ток срабатывания реле тока, А 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200
Техническиеданные
Исполнение указательного реле по номинальному току
срабатывания, А :
при напряжении 110 В 0,025
при напряжении 220 В 0,016
Коммутационная способность контактов выходных реле,W. 100
Время срабатывания комплектов защит, s,не более
КЗ 9(при разомкнутой демпферной обмотке)0,07
КЗ 9/2.0,17
Масса, кg, не более.9

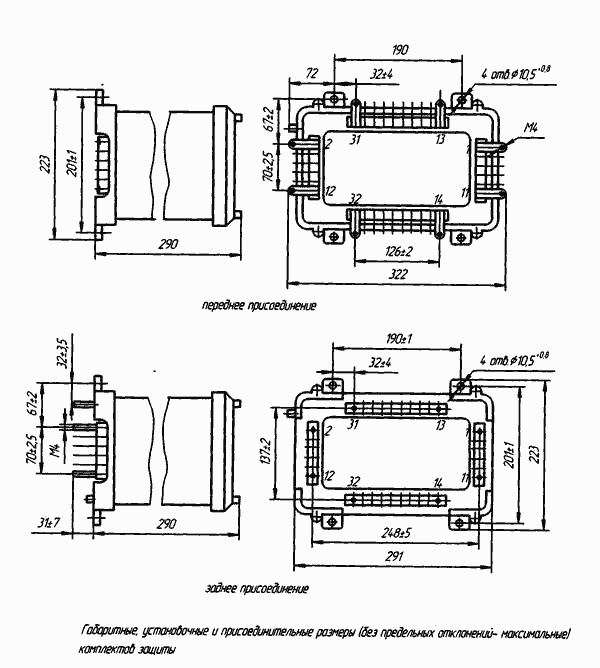

Габаритные размеры не более 313х223х290 мм.
Конструкция
Комплекты защит смонтированы на механически прочном цоколе и защищены от внешних воздействий кожухомс передней стенкой из прозрачного материала.
Исполнительные органы аппаратов, входящих в комплект защиты, выполняются сиспользованиемразъемов. Все остальные элементы устанавливаются на цоколе либо плите без применения разъемов.
Комплекты защит приспособлены для переднего или заднего со шпильками либо винтами присоединения внешних монтажных проводов в зависимости от заказа.
Структура условного обозначения комплекта защиты
КЗ Х Х4
К - комплект;
З - защиты;
Х - порядковый номер разработки (9 или 9/2);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- наименование и тип изделия;
- климатическое исполнение и категорию размещения;
- род присоединения внешних проводников - переднее, заднее шпильками или винтами;
- слово "экспорт" в случае поставки комплектов защит на экспорт;
- номер технических условий;
- номинальное напряжение оперативного постоянного тока;
- значение максимальной уставки на ток срабатывания реле тока 1РТ, 2РТ.
|
|
|
|
