Комплект защиты КЗ-37
| ТУ16-523.463-74 |
 |
Общие сведения
Комплект защиты предназначен для выполнения токовой отсечки мгновенного действияи максимальной токовой защиты с выдержкой времени в двухфазном трехрелейном исполнении и работы на оперативном переменном токе.
В комплект типа КЗ-37 входят:
- пять реле максимального тока (1РТ ё 5РТ),
- реле времени на основе РСВ 13 (состоящее из двух насыщающихся трансформаторов Т1РВ и Т2РВ, полупроводниковой схемы и выходных реле),
- два промежуточных реле ( 1РП и 2РП, состоящих из собственно реле РП, насыщающихся трансформаторов Т1РП и Т2 РП, емкостей 3С и 4С, выпрямительных мостов 1В и 2В),
- два указательных реле (1РУ и 2РУ).
Условия эксплуатации
Диапазон рабочих температур окружающего воздуха: от минус 10- С до плюс 45-С.
Группа механического исполнения М39 по ГОСТ 17516.1-90,приэтом вибрационныенагрузкивдиапазоне частот от 10 до 100 Гц с максимальным ускорением до 0,25 g.
Степень защиты оболочки комплектов защит IP40, контактных соединений - IP00 по ГОСТ 14254-96.
Климатическое исполнение: УХЛ, 0
Категория размещения: 4
Основныепараметры
Номинальная частота, Hz. 50
Максимальная уставка на ток срабатывания реле тока, А.0,2; 0,6; 2; 6; 10; 20; 50; 100; 200
Номинальный ток срабатывания указательного реле, А . 0,05
Техническиеданные
Максимальная выдержка времени реле времени, s10
Коммутационная способность контактов выходных реле, VА 450
Ток срабатывания реле времени и промежуточного реле, А 2,5 или 5
Масса, кg, не более18

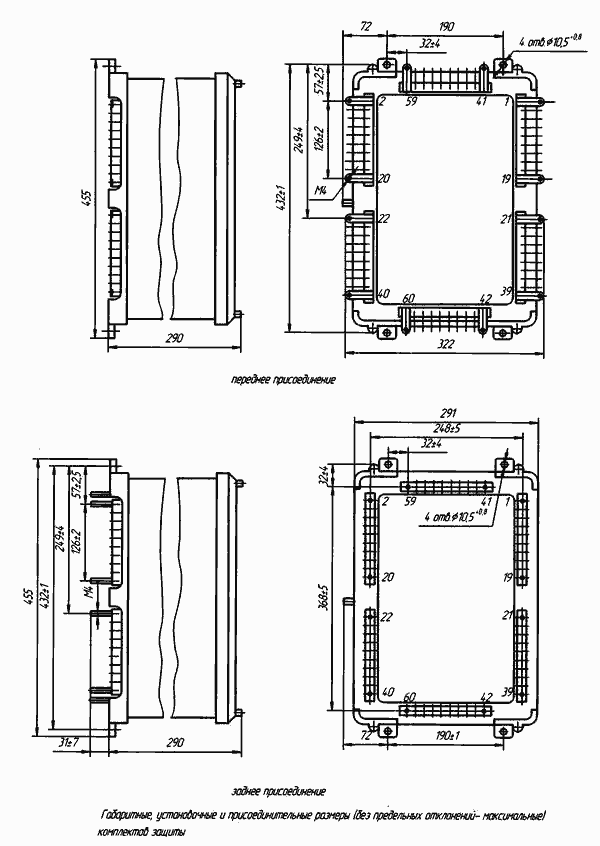

Габаритные размеры не более 313х455х290 мм.
Конструкция
Комплект защиты смонтирован на механически прочном цоколе и защищен от внешних воздействий кожухомс передней стенкой из прозрачного материала.
Исполнительные органы аппаратов, входящих в комплект защиты, выполняются сиспользованиемразъемов. Все остальные элементы устанавливаются на цоколе либо плите без применения разъемов.
Комплект защиты приспособлен для переднего или заднего со шпильками либо винтами присоединения внешних монтажных проводов в зависимости от заказа.
Структура условного обозначения комплекта защиты
КЗ Х Х4
К - комплект;
З - защиты;
Х - порядковый номер разработки (37);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- наименование и тип изделия;
- климатическое и сполнение и категорию размещения;
- род присоединения внешних проводников - переднее, заднее шпильками или винтами;
- слово "экспорт" в случае поставки комплектов защит на экспорт;
- номер технических условий;
- значение максимальной уставки на ток срабатывания реле тока 1РТ, 2РТ, 3РТ, 4РТ, 5РТ.
|
|
|
|
