ЯРЭ 2201, ЯРЭЖ 2201, ЯРЭ 2202

ТУ 16-729.240-81

Комплектное устройство защиты: ЯPЭ 2201, ЯPЭ 2201-11012, ЯPЭ 2201-15022, ЯPЭ 2201-15052, ЯPЭ 2201-15112, ЯPЭ 2201-26012, ЯPЭ 2201-42032, ЯPЭ 2201-62012, ЯPЭ 2201-62212, ЯPЭ 2201-71022, ЯPЭ 2201-75032, ЯPЭ 2201-75052, ЯPЭ 2201-80012, ЯPЭ 2201-80022, ЯPЭ 2201-80132, ЯPЭ 2201-81112, ЯPЭ 2201-81232, ЯPЭ 2201-93152, ЯPЭ 2201-93352, ЯPЭ 2201-93312, ЯPЭ 2201-60012, ЯРЭЖ 2201, ЯРЭ 2202

Общиесведения

УстройстваЯРЭ 2201, ЯРЭЖ 2201, ЯРЭ 2202предназначены для установкив комплектные распределительныеустройства энергетических установок и тяговых подстанций электрифицированных железных дорогнапряжением 6-10; 27,5; 35 кV и выполняютвсенеобходимыефункции защитыиавтоматикиодногоилинесколькихприсоединений.
Устройствапредставляютсобойнаборблоков, различноесочетание которых позволяетвыполнить различные виды защит:максимальную токовую,дифференциальную токовую, токовую с зависимой от тока выдержкой времени, защиту от замыканияназемлю,устройствоавтоматическоговключениярезервногопитания,автоматическогоповторноговключенияи т.д.

Условияэксплуатации

Климатическое исполнение УХЛ,или Т, категория размещения "3.1"по ГОСТ 15150-69. Диапазон рабочих температур от минус 20° Сдо плюс 45 ° С Вибрационные нагрузки ( группа М7 по ГОСТ 17516.1-90):

3g в диапазоне от 5 до 15 Hz;
1g в диапазоне от 15 до 100 Hz.

Оболочка устройств обеспечивает степень защиты - 1Р40, в месте выхода жгута - 1 Р20, выходного разъема - 1Р 00 по ГОСТ 14255-69

Технические данные

Номинальное напряжение переменного тока - 100 V Номинальный переменный ток -5А Номинальная частота - 50 Hz Номинальное напряжение оперативного тока:

постоянного и выпрямленного - 110 или 220 V (для ЯРЭ 2201 и ЯРЖЭ 2201);
переменного- 220 V (дляЯРЭ 2202).

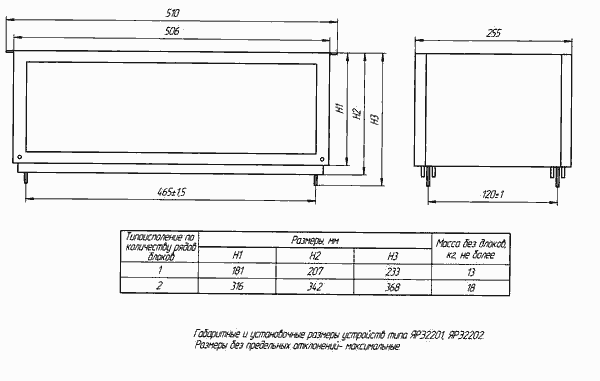

Габаритные размеры, не более, 510х368х255mm
Масса, не более,-30 kg

Конструкция

Блоки устройства размещены в кассете, выполненной в унифицированных конструктивах БУК-б и заключенной в металлическую оболочку (ящик), передняя и задняя стенки которого закрыты прозрачной крышкой для осмотра состояния сигнализации.Электрическая связь между блоками осуществляетсяс помощью разъемов, как в цепях напряжения, так и в цепях тока.Межблочный электрический монтаж выполнен способом накрутки.Питание устройств переменным током должно осуществлятьсяот внешних трансформаторов тока и трансформаторов напряжения. Цепи тока и напряжения переменного тока, а также цепи напряжения постоянного тока подключаются к соответствующим выводам штепсельного разъема, установленного на конце жгута, выведенного из устройства, длиной 1m (если иное не оговорено в заказе).

Структура условного обозначения типоисполнения устройства : ЯРЭ 22 ХХ-ХХХХ ХХ 3.1. ЯРЭЖ 22 ХХ-ХХХХ ХХ 3.1.

ЯРЭ -ящик полупроводниковых устройств для энергетических объектов;
ЯРЭЖ - ящик полупроводниковых устройств для тяговых подстанций электрифицированных железных дорог;
22 - комплектные устройства защиты элементов подстанций;
ХХ - порядковый номер разработки:
01 - для постоянного и выпрямленного оперативного тока;
02 - для переменного оперативного тока;
ХХХХ - типоисполнение по виду присоединения и по характеристикам ( см.т аблицы исполнений );
Х - количество рядов блоков: 1 или 2;
Х3.1-климатическое исполнение УХЛ или Т, категория размещения "3.1" по ГОСТ 15150-69.

При заказе необходимо указывать:

типоисполнениеустройства в соответствиис таблицамиисполнений;
номинальноенапряжение оперативного тока:
постоянного и выпрямленного - 110 или 220 V(для ЯРЭ 2201 и ЯРЖЭ 2201);
переменного- 220 V (дляЯРЭ 2202).
климатическое исполнение по ГОСТ 15150-69 (УХЛ 3.1 или Т3.1);
длину соединительного жгута;
обозначение технических условий.

Таблица исполненийЯРЭ 2201

№ п/п	Наименование вида присоединения	Обозначение типоисполнения устройства ЯРЭ 2201	Отличительная характеристика типоисполнения	Номенклатурный номер
1	2	3	4	5
1	Асинхронный электродвигательмощностью до 5 МW	42 012*	с I о, УРОВ, I пер	00001 025 0
		42 022*	c I о, УРОВ; без I пер	00001 026 0
		42 032*	с I о, I пер; без УРОВ	00001 027 0
		42 042*	c I о; без УРОВ, I пер	00001 028 0
		42 052*	с I пер, УРОВ; без I о	00001 029 0
		42 062*	c УРОВ; без I о, I пер	00001 030 0
		42 072*	с I пер; без I о, УРОВ	00001 031 0
		42 082*	без I о, УРОВ, I пер	00001 032 0
2	Асинхронный электродвигатель мощностью 5 МWи выше	43 012*	с Диф.з. с тормож., с I о;без защиты от двойных замыканий	00001 033 0
		43 022*	с Диф.з. с тормож.; без Iо, без защиты от двойных замыканий	00001 034 0
		43 032*	с Диф.з. без тормож., с I о, с защитой от двойных замыканий	00001 035 0
		43 042*	с Диф.з. без тормож.; без I о, без защиты от двойных замыканий	00001 036 0
		43 052*	с Диф.з. без тормож., с I о, без защиты от двойных замыканий	00001 037 0
3	Асинхронный электродвигатель шахтной мельницы	44 012* 44 022*	с I о без I о	00001 038 0 00001 039 0
4	Двухскоростной асинхронныйэлектродвигатель	45 012*	с I о, I пер	00001 040 0
		45 022*	c I о; без I пер	00001 041 0
		45 032*	с I пер; без I о	00001 042 0
		45 042*	без I о, I пер	00001 043 0
5	Асинхронный двигатель	61 012	реле отключения от защит	00001 084 0
5	Асинхронный двигатель	61 022	без реле отключения от защит	00001 085 0
6	Асинхронный двигатель(схема № 1)	72 012	с I отнп, с защитой пускового реактора	00001 124 0
		72 022	с I онтз, с защитой пускового реактора	00001 125 0
		72 032	с I отнп, без защиты пускового реактора	00001 126 0
		72 042	с I онтз, без защиты пускового реактора	00001 127 0
7	Асинхронный двигатель ( схема № 2 )	71 012	с I отнп, с защитой пускового реактора	00001 061 0
		71 022	с I онтз, с защитой пускового реактора	00001 062 0
		71 032	с I отнп, без защиты пускового реактора	00001 122 0
		71 042	с I онтз, без защиты пускового реактора	00001 123 0
8	Асинхронный двигатель(схема № 4)	86 012	с I отнп, с I пер	00001 242 0
		86 022	с I онтз, с I пер	00001 243 0
		86 032	с I отнп, без I пер	00001 244 0
		86 042	с I онтз, без I пер	00001 245 0
9	АВР оргэнергогаз	70 012	-	00001 121 0
10	АЧР	21 012*	-	00001 008 0
11	АЧР (полная)	73 012	с ЧАПВ-I, ЧАПВ-II	00001 068 0
11	АЧР (полная)	73 022	без ЧАПВ-I, ЧАПВ-II	00001 069 0
12	АЧР (упрощенная)	74 012	без ЧАПВ-I, ЧАПВ-II	00001 128 0
		74 022	с блокировкой ЧАПВ	00001 129 0
		74 032	с ЧАПВ-I	00001 130 0
		74 042	с ЧАПВ-I, II	00001 131 0
13	Ввод рабочего питания на секцию РУ собственных нужд 6 кV	35 012*	-	00001 014 0
14	Ввод рабочего питания на секцию общестанционных нагрузок	36 012*	-	00001 015 0
15	Ввод резервного питания насекцию общестанционных нагрузок	40 012*	с I о	00001 021 0
15	Ввод резервного питания насекцию общестанционных нагрузок	40 022*	без I о	00001 022 0
16	Ввод резервного питания намагистраль резервного питания	37 012*	с МТЗ; I охл₂	00001 016 0
		37 022*	с МТЗ; без I охл₂	00001 017 0
		38 012*	с Дст.з.; I охл₂	00001 018 0
		38 022*	с Дст.з.; без I охл₂	00001 019 0
17	Ввод резервного питания на секцию РУ собственных нужд 6 кV	39 012*	-	00001 020 0
18	Защита линий трансформатора	15 112	-	00001 081 0
19	Групповая защита от повышения напряжения	79 012	с АВ при восстановлении напряжения	00001 070 0
		79 022	без АВ при восстановлении напряжения	00001 071 0
		79 032	с АВ при восстановлении напряжения	00001 137 0
		79 042	без АВ при восстановлении напряжения	00001 138 0
20	Кремниевый выпрямитель	15 012	-	00001 079 0
21	Кабельная перемычка	15 062	-	00001 080 0
22	Линия 6-10 кV	75 012	без I о, без АПВ	00001 063 0
		75 022	с I отнп, без АПВ	00001 064 0
		75 032	с I онтз,без АПВ	00001 065 0
		75 042	без I о, с АПВ	00001 066 0
		75 052	с I отнп, с АПВ	00001 067 0
		75 062	с I онтз, с АПВ	00001 132 0
23	Линия пускового реактора	76 012	с I отнп	00001 133 0
23	Линия пускового реактора	76 022	с I онтз	00001 134 0
24	Линия к ПСН ТКРМ фильтровые	04 012	с I отнп	00001 077 0
24	Линия к ПСН ТКРМ фильтровые	04 022	с I онтз	00001 078 0
25	Линия	26 012*	-	00001 009 0
26	Линия питания секцииобщестанционных нагрузок	46 012*	с I о	00001 044 0
26	Линия питания секцииобщестанционных нагрузок	46 022*	без I о	00001 045 0
27	Линия питания секции удаленныхобщестанционых нагрузок	47 012*	с I о	00001 046 0
27	Линия питания секции удаленныхобщестанционых нагрузок	47 022*	без I о	00001 047 0
28	Линия к батарее статических конденсаторов или фильтру высших гармоник	65 012	с I пер, сIо , с Р п.н.	00001 097 0
		65 022	безIо, с I пер, с Р п.н.	00001 098 0
		65 032	без I пер, сIо , с Р п.н.	00001 099 0
		65 042	без I пер, безIо , с Р п.н.	00001 100 0
		65 052	без I пер, сIо , с Р п.н.	00001 101 0
		65 062	без I пер, сIо , без Р п.н.	00001 102 0
		65 072	без I пер, безIо,без Р п.н.	00001 103 0
		65 082	с I пер, сIо , с Р п.н.	00001 104 0
		65 092	сIо, с Р п.н. , с I пер	00001 105 0
		65 102	с I пер, безIо , с Р п.н.	00001 106 0
		65 112	без I пер, безIо , с Р п.н.	00001 107 0
		65 122	сIо, с I пер, без Р п.н.	00001 108 0
		65 132	без I пер, без Р п.н.	00001 109 0
		65 142	с I пер, безIо, без Р п.н.	00001 110 0
		65 152	без I пер, безIо,без Р п.н.	00001 111 0
		65 162	с I пер, безIо, без Р п.н.	00001 112 0
29	Линия к фильтру высших гармоник для фильтровых подстанций	65 172	сIо, с I пер, с Р п.н.	00001 113 0
29	Линия к фильтру высших гармоник для фильтровых подстанций	65 182	безIо, с I пер, с Р п.н.	00001 114 0
30	Линия к батарее статических конденсаторов	77 012	-	00001 135 0
31	Линия к трансформатору преобразова-тельных агрегатов (схема № 1)	84 012	безIо, без АЧР	00001 202 0
		84 022	сIотнп, без АЧР	00001 203 0
		84 032	сIонтз, без АЧР	00001 204 0
		84 042	безIо, с АЧР	00001 205 0
		84 052	сIотнп, с АЧР	00001 206 0
		84 062	сIонтз, с АЧР	00001 207 0
		84 072	без АЧР	00001 208 0
		84 082	сIотнп, без АЧР	00001 209 0
		84 092	сIонтз, без АЧР	00001 210 0
		84 102	с АЧР	00001 211 0
		84 112	сIонтз, с АЧР	00001 212 0
		84 122	сIотнп, с АЧР	00001 213 0
32	Линия к трансформатору преобразовательных агрегатов (схема № 2)	82 012	сIизм, с МТЗ, с АЧР	00001 172 0
		82 022	сIизм, с МТЗ, сIонтз, с АЧР	00001 173 0
		82 032	сIизм, с МТЗ, , сIотнп, без Г.З	00001 174 0
		82 042	сIизм, с МТЗ,с Г.З, без I о	00001 175 0
		82 052	сIизм, с МТЗ, сIонтз, с АЧР, с Г.З	00001 176 0
		82 062	сIизм, с МТЗ, , сIотнп, с Г.З	00001 177 0
		82 072	безIизм, с МТЗ, с Г.З	00001 178 0
		82 082	сIонтз, с АЧР, безIизм, с МТЗ, с Г.З	00001 179 0
		82 092	сIотнп, с АЧР, безIизм, с МТЗ, с Г.З	00001 180 0
		82 102	безIо, с АЧР, с Г.З, безIизм, без МТЗ,	00001 181 0
		82 112	сIонтз, с Г.З, с АЧР, безIизм, без МТЗ,	00001 182 0
		82 122	безIизм, без МТЗ, с Г.З, с АЧР	00001 183 0
		82 132	сIизм, с МТЗ, безIо, без Г.З, без АЧР	00001 184 0
		82 142	сIизм, с МТЗ, сIонтз, с Г.З, с АЧР	00001 185 0
		82 152	сIотнп, сIизм, с МТЗIIст, сIо, с Г.З, с АЧР	00001 186 0
		82 162	безIо,Iизм, без АЧР, с Г.З.	00001 187 0
		82 172	сIизм, с МТЗ, сIонтз, с Г.З, с АЧР, сIо	00001 188 0
		82 182	сIизм, с МТЗ, сIотнп, с Г.З, с АЧР, сIо	00001 189 0
		82 192	с АЧР	00001 190 0
		82 202	сIонтз, с АЧР, сIо	00001 191 0
		82 212	сIотнп, с АЧР, сIо	00001 192 0
		82 222	с Г.З, с АЧР	00001 193 0
		82 232	Iонтз, с Г.З, с АЧР, сIо	00001 194 0
		82 242	сIотнп, с АЧР, сIо	00001 195 0
		82 252	сIизм, с МТЗ, без Г.З, безIо, без АЧР	00001 196 0
		82 262	сIизм, с МТЗ, с Г.З, безIо, без АЧР	00001 197 0
		82 272	безIизм, МТЗ, Г.З.,Iо	00001 198 0
		82 282	безIизм, МТЗ, с Г.З	00001 199 0
33	Линия к трансформатору преобразовательных агрегатов (схема № 3)	66 012	сIотнп	00001 115 0
		66 022	сIонтз	00001 116 0
		66 032	безIо	00001 117 0
34	Линия к трансформатору преобразовательных агрегатов (схема.№ 4)	67 012	сIотнп	00001 118 0
		67 022	сIонтз	00001 119 0
		67 032	безIо	00001 120 0
35	Линия к трансформатору электропечи	85 012	сIотнп, с АЧР, Диф.з,Iотс	00001 214 0
		85 022	сIонтз, с АЧР, Диф.з	00001 215 0
		85 032	безIо, с АЧР, Диф.з	00001 216 0
		85 042	сIотнп, Диф.з	00001 217 0
		85 052	сIонтз, Диф.з	00001 218 0
		85 062	безIо, Диф.з	00001 219 0
		85 072	сIотнп, с АЧР, без Диф.з,	00001 220 0
		85 082	сIонтз, с АЧР	00001 221 0
		85 092	Диф.з	00001 222 0
		85 102	сIотнп, Диф.з	00001 223 0
		85 112	сIонтз, Диф.з	00001 224 0
		85 122	с Диф.з, безIо	00001 225 0
		85 132	сIотнп, Диф.з	00001 226 0
		85 142	сIонтз, Диф.з	00001 227 0
		85 152	безIо, Диф.з	00001 228 0
		85 162	безIо, Диф.з	00001 229 0
		85 172	сIотнп,Iизм	00001 230 0
		85 182	сIонтз,Iизм	00001 231 0
		85 192	безIо,Iизм, П.Т.	00001 232 0
		85 202	безIо,Iизм, П.Т.	00001 233 0
		85 212	сIотнп, П.Т.	00001 234 0
		85 222	сIонтз, П.Т.	00001 235 0
		85 232	безIо,П.Т.	00001 236 0
		85 242	безIо, без Диф.з.	00001 237 0
		85 252	сIотнп, П.Т.	00001 238 0
		85 262	сIонтз, П.Т.	00001 239 0
		85 272	безIо, с П.Т.	00001 240 0
		85 282	безIо, с Диф.з.	00001 241 0
36	Линия к дугогасящему реактору 6/10 кV	83 012	сIонтз, с МТЗ, с Диф.з.	00001 200 0
36	Линия к дугогасящему реактору 6/10 кV	83 022	безIонтз, без МТЗ, с Диф.з.	00001 201 0
37	Линия к дугогасящему реактору(схема №2)	87 012	сIотнп	00001 246 0
37	Линия к дугогасящему реактору(схема №2)	87 022	без I отнп	00001 247 0
38	Линия динамического торможения	88 012	-	00001 248 0
39	Линия к фильтру высших гармоник	96 012	-	00001 073 0
40	Линия к КТП	97 012	-	00001 074 0
41	Тяговая линия	78 012	-	00001 136 0
42	Рабочий ввод	02 012*	-	00001 005 0
		62 012	без цепей АВР	00001 086 0
		62 062	с цепями АВР	00001 087 0
		62 202	-	00001 092 0
		99 012	-	00001 076 0
43	Рабочий ввод для фильтровых подстанций	62 112	без АВР, безIо, без блокировки АВР	00001 088 0
		62 122	без АВР, сIо, без блокировки АВР	00001 089 0
		62 132	с АВР, безIо, с блокировкой АВР	00001 090 0
		62 142	с АВР, сIо, с блокировкой АВР	00001 091 0
44	Рабочий ввод (шкаф разъединителя)	90 012	безIо	00001 251 0
44	Рабочий ввод (шкаф разъединителя)	90 022	с I о	00001 252 0
45	Резервный ввод	60 012	с АВР, с П.Н.	00001 082 0
45	Резервный ввод	60 022	без АВР, без П.Н.	00001 083 0
46	Резервный ввод (шкаф разъединителя)	91 012	-	00001 253 0
47	Секционный выключатель	11 012*	-	00001 006 0
		80 012	с I о, с АПВ,Uизм	00001 139 0
		80 022	с I о, с АПВ, безUизм	00001 140 0
		80 032	с I о, без АПВ, безUизм	00001 141 0
		80 042	без I о, без АПВ, безUизм	00001 142 0
		80 162	-	00001 147 0
		98 012	-	00001 075 0
48	Секционный выключательблочной секции на секцию надежного питания	41 012*	с I о	00001 023 0
48		41 022*	без I о	00001 024 0
49	Секционный выключатель для фильтровых подстанций	80 052	с АПВ, с Д.З.	00001 143 0
		80 062	с АПВ, сUизм	00001 144 0
		80 072	без АПВ, безUизм	00001 145 0
		80 082	без АПВ, сUизм	00001 146 0
50	Синхронный двигатель(схема № 2)	89 012	с АЧР, с защ.Umin	00001 249 0
50	Синхронный двигатель(схема № 2)	89 022	с АЧР, без защ.Umin	00001 250 0
51	Синхронный двигатель(схема№ 3)	63 012	без повторителя реле команды “включить”	00001 093 0
51	Синхронный двигатель(схема№ 3)	63 022	с повторителем реле команды “включить”	00001 094 0
52	Синхронный двигатель (схема № 4)	64 012	с I о, без повторителя реле команды “включить”	00001 095 0
52	Синхронный двигатель (схема № 4)	64 042	с I о, с повторителем реле команды “включить”	00001 096 0
53	Трансформатор собственных нужд6-10/0,4 кV	30 012*	-	00001 012 0
54	Трансформатор с дугогасящей катушкой	31 012*	-	00001 010 0
55	Трансформатор собственных нужд	48 012*	Рабочий трансфор-	без Г.з., Iо контроля U	00001 048 0
		48 022*	матор	с Г.з.;без Iо , контроля U	00001 049 0
		48 032*		с I о; без Г.з., контроля U	00001 050 0
		48 042*		с Г.з, I о;без контроля U	00001 051 0
		48 052*	Резервный трансформатор	с контролем U;без Г.з., Io	00001 052 0
		48 062*		c Г.з, контролем U;без Io	00001 053 0
		48 072*		c Io, контролем U;без Г.з.	00001 054 0
		48 082*		с Г.з., Io, контрoлем.U	00001 055 0
56	Трансформатор 10/6 кV, линия к трансформатору10/6 кV и линия к КТП или ТСН	81 012	без АПВ, без Io	00001 148 0
		81 022	сIотнп	00001 149 0
		81 032	сIонтз	00001 150 0
		81 042	с АПВ, без Io	00001 151 0
		81 052	сIотнп , с АПВ	00001 152 0
		81 062	сIонтз, с АПВ	00001 153 0
		81 072	безIо, без АПВ, с I пер	00001 154 0
		81 082	сIотнп , без АПВ	00001 155 0
		81 092	сIонтз, без АПВ	00001 156 0
		81 102	безIо, с АПВ, с I пер	00001 157 0
		81 112	сIотнп , с АПВ	00001 158 0
		81 122	сIонтз, с АПВ	00001 159 0
		81 132	безIо, без АПВ, с I изм	00001 160 0
		81 142	сIотнп, с I изм	00001 161 0
		81 152	сIонтз, с I изм	00001 162 0
		81 162	с АПВ, с I изм	00001 163 0
		81 172	сIотнп , с АПВ, с I изм	00001 164 0
		81 182	сIонтз, с АПВ, с I изм	00001 165 0
		81 192	безIо, без АПВ, с I изм	00001 166 0
		81 202	сIотнп, без АПВ, с I изм	00001 167 0
		81 212	сIонтз, с I изм	00001 168 0
		81 222	с АПВ, с I изм	00001 169 0
		81 232	сIотнп , с АПВ, с I изм	00001 170 0
		81 242	сIонтз, с АПВ, с I изм	00001 171 0
57	Трансформатор 10/6 кV	92 012	безIо, с Г.З I ст	00001 254 0
		92 022	сIонтз, с Г.З I ст	00001 255 0
		92 032	сIотнп, с Г.З I ст	00001 256 0
		92 042	безIо, с Г.З II ст	00001 257 0
		92 052	с I онтз, с Г.З II ст	00001 258 0
		92 062	сIотнп, с Г.З II ст	00001 259 0
58	Трансформатор напряжения	17 012*	-	00001 007 0
58	Трансформатор напряжения	95 012	-	00001 072 0
59	ТН для ТЭС и АЭС	49 012*	-	00001 056 0
60	ТН секции надежногопитания		Основной комплект	00001 057 0
60	ТН секции надежногопитания		Дублирующий комплект	00001 058 0
61	ТН главного циркуляционного насоса	51 011*	-	00001 059 0
62	ТН на постоянном оперативном токе	50 012*	Uизм I, II ст,Iо II ст	00001 260 0
		50 022*	Uизм I, II ст, безIо II ст	00001 261 0
		93 032	Uизм I ст,Iо II ст	00001 262 0
		93 042	Uизм I ст, U Тср	00001 263 0
		93 052	Uизм I ст,Iо II ст	00001 264 0
		93 062	Uизм I ст	00001 265 0
		93 072	Uизм II ст,Iо II ст	00001 266 0
		93 082	UminI ст, Тср	00001 267 0
		93 092	UminI, II ст, Тср	00001 268 0
		93 102	UminI, II ст, безIо	00001 269 0
		93 112	UminI ст,Iо II ст	00001 270 0
		93 122	UminI ст, безIо II ст	00001 271 0
63	ТН на постоянном оперативном токедля фильтровых подстанций	93 192	UminI, II ст,Iо, Рп.н.	00001 276 0
		93 202	UminI ст,Iо, Рп.н.	00001 277 0
		93 212	UminII ст,Iо, Рп.н.	00001 278 0
		93 222	UminI ст, без I о, Рп.н.	00001 279 0
		93 232	UminI, II ст, без Рп.н.	00001 280 0
		93 242	UminI ст	00001 281 0
		93 252	UminI, II ст	00001 282 0
		93 262	UminI ст	00001 283 0
64	ТН на выпрямленном токе	93 152	Iо IIст,Umin	00001 272 0
		93 162	без I о IIст,Umin	00001 273 0
		93 172	Iо IIст,без Umin	00001 274 0
		93 182	без I о IIст, без Umin	00001 275 0

Таблица исполнений ЯРЭЖ 2201

№ п/п	Наименование вида присоединения	Обозначение типоисполнения устройства ЯРЭЖ 2201	Отличительнаяхарактеристикатипоисполнения	Номенклатурный номер
1	2	3	4	5
1	Защита вводов 27,5кV	62 302	с МТЗ	00001 284 0
1	Защита вводов 27,5кV	62 312	Без МТЗ	00001 285 0
2	АВР ТСН	70 312	-	00001 286 0
3	Фидер контактной сети	78 312	-	00001 287 0
4	Трансформатор напряжения27,5 кV	93 512	-	00001 288 0
5	Общая подстанционная сигнализация	59 012	-	00001 293 0
6	АВР трансформаторов№1 и №2	70 412	-	00001 290 0
7	Высоковольтный ввод трансформатора 110 кV	92 112	-	00001 289 0
8	Защита подпитки	93 612	-	00001 292 0
9	Секция масляного выключателя	98 032	-	00001 291 0

Таблица исполнений ЯРЭ 2202

№п/п	Наименование вида присоединения	Обозначе-ние типоис-полнения устройства ЯРЭ 2202	Отличительная характеристика типоисполнения	Номенклатур-ный номер
1	2	3	4	5
1	Секционный выключатель или резервный ввод	60 012	-	00002 001 0
2	Рабочий ввод	62 012	с МТЗ	00002 002 0
2	Рабочий ввод	62 022	без МТЗ	00002 003 0
3	Защита от замыканий на землю	68 012	Ioне напр. - 2 компл.	00002 004 0
3	Защита от замыканий на землю	68 022	безIо	00002 005 0
4	АВР	70 012	-	00002 006 0
5	АЧР	74 012	-	00002 007 0
6	Линия 6-10 кV	75 012	Iо напр., АПВ	00002 008 0
		75 022	Iо не напр., АПВ	00002 009 0
		75 032	Iо напр.	00002 010 0
		75 042	Iо не напр.	00002 011 0
7	Линия к батарее статических конденсаторов	77 012	Iо напр. ,Iпер.	00002 012 0
		77 022	Iо не напр. , Iпер.	00002 013 0
		77 032	Iо напр.	00002 014 0
		77 042	Iо не напр.	00002 015 0
8	Групповая защита от повышения напряжения	79 012	с цеп. самовоз. при вост.U	00002 016 0
8	Групповая защита от повышения напряжения	79 022	без цеп. самовоз. при вост.U	00002 017 0
9	Линия к трансформатору 10/6кV	81 012	Iо не напр.	00002 018 0
		81 022	Iо не напр. ,Iпер.	00002 019 0
		81 032	Iо напр.	00002 020 0
		81 042	Iо напр. ,Iпер.	00002 021 0
10	Линия к КТП и ТСН	81 052	Iо не напр. , АПВ	00002 022 0
		81 062	Iо не напр. ,Iпер. АПВ	00002 023 0
		81 072	Iо напр. , АПВ	00002 024 0
		81 082	Iо напр. ,Iпер. АПВ	00002 025 0
		81 092	Iо не напр.	00002 026 0
		81 102	Iо не напр. ,Iпер.	00002 027 0
		81 112	Iо не напр.	00002 028 0
		81 122	Iо напр. ,Iпер.	00002 029 0
11	Асинхронный двигатель	86 012	-	00002 030 0
12	Синхронный двигатель	89 012	-	00002 031 0
13	Резервный ввод	91 012	-	00002 032 0
14	Трансформатор напряжения	93 012	-	00002 033 0

Примечания:

Количество комплектов запасных частей, поставляемых с устройством, определяется из расчета: 1 комплект на 5 устройств независимо оттипоисполнения, но не менее 1 комплекта на заказ.
ТипоисполненияЯРЭ 2201изготавливаются без блока управления, остальные - изготавливаются с блоком управления.

Принятые сокращения:
МТЗ - максимальная токовая защита;
Дст.з. - дистанционная защита;Диф.з. - дифференциальная защита;
I о - защита от замыканий на землю;
I пер - защита от перегрузки;I отс – токовая отсечка
I охл₂- дополнительное реле охлаждения;
Г.з. - реле отключения от газовой защиты; Д.з – реле отключения от дуговой защиты; Р п.н. – реле защиты от повышения напряжения; I онтз – орган направленной токовой защиты при замыкании на землю; I отнп – орган тока нулевой последовательности; I изм. – измерительный орган тока ; U изм. – измерительный орган напряжения; Тср – орган выдержки времени; П Н – преобразователь напряжения; П Т – преобразователь тока;
РУ - распределительное устройство; АПВ (ЧАПВ) - автоматическое повторное включение (частотное); АЧР - автоматическая частотная разгрузка; КТП - комплектная трансформаторная подстанция; АВ - автоматическое включение; ТН - трансформатор напряжения;

АВР - автоматический ввод резерва;
ТСН - трансформатор собственных нужд.
