Шкафы дистанционной и токовой защит линий и УРОВ ШДЭ2803, ШДЭ2804

Шкафы типов ШДЭ2803 c двумя комплектами устройства резервирования при отказе выключателей (УРОВ) и ШДЭ2804 с одним комплектом УРОВ предназначены для использования в качестве основной или резервной защиты линий 110-220 кV с двухсторонним питанием, а также в качестве резервной защиты линий 330 кV, не оборудуемых ОАПВ, на которых характер электромагнитных процессов мало отличается от таковых на линиях 220 кV. В состав шкафов входят защиты, указанные в таблице 1.

Таблица 1

Диапазон рабочих температур окружающего воздуха: от минус 10-С до плюс 45-С.
Группа механического исполнения- М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,5g в месте установки блоков.
Степень защиты оболочки шкафа - IP20 по ГОСТ 14255-69.
Климатическое исполнение: УХЛ, 0
Категория размещения: 4
Основные параметры

Номинальный переменный ток, А:1; 5
Номинальное напряжение переменного тока, V:. 100
50; 60
Номинальное напряжение оперативного постоянного тока, V.110; 220

Минимальная уставка реле сопротивления, W 0,25 (1,25)*
(* Значения соответствуют исполнениям шкафа на номинальный переменный ток 1А.)
Кратность регулирования уставки реле сопротивления:
I, II ступени: 20
III ступени**45
(** Характеристика относится только к основному комплекту защит.)
Форма характеристики реле сопротивления:
I ступени.окружность, проходящая через начало координат;
II ступеничетырехугольник, охватывающий начало координат;
III ступени** треугольник с вершиной, расположенной в начале координат;
Минимальное значение тока десятипроцентной точности реле сопротивления Iт.р.,А 0,5(0,1)*
Уставки по току срабатывания обратной последовательности
органа блокирования при качаниях, А** от 0,2 до 0,8 ( от 0,04 до 0,16)*
Уставки органов тока нулевой последовательности Iср.,А:
I ступени от 1,75 до 125 (от 0,35 до 25)*
II ступени . от 0,75 до 30 ( 0,15 до 6)*
III ступени** .от 0,5 до 30 (от 0,1 до 6)*
IV ступени**от 0,25 до 10 (от0,05 до 2)*
Уставки токовой отсечки, А*.от 1,75 до 125 (от 0,35 до 25)*
Уставки реле направления мощности нулевой
последовательности основного комплекта защит:
по току срабатывания Iср., А . от 0,2 до 0,9 (от 0,04 до 0,18)*
по напряжению срабатывания Uср., V от 0,5 до 2,25
Уставки реле направления мощности
резервного комплекта защит:
по току срабатывания Iср.,А.от 0,3 до 0,9 (от 0,06 до 0,18)*
по напряжению срабатывания Uср., V от 0,75 до 1,5
Угол максимальной чувствительности реле направления мощности
нулевой последовательности, град.:
разрешающее реле250
блокирующее реле**70
Уставка органа напряжения
нулевой последовательности, V** 0,15
III, IV ступеней** от 0,1 до 6
Уставки органов выдержки времени
ступеней дистанционной и токовой защиты, с:
I, II ступеней .от 0,05 до3,2
III, IV ступеней**. от 0,1 до 6,
Время срабатывания I ступени при работе
без выдержки времени, s, не более:
дистанционной защиты при токе 2 Iт.р. и более
и сопротивлении на входе защиты Zp< 0,6 Zу*0,035
(Zy*- минимальная уставка по сопротивлению срабатывания W/ фазу)
токовой защиты при токе 2Iср 0,025.
Уставка органов тока УРОВ, А(0,1; 0,16; 0,25; 0,4) Iном.
Регулирование уставок органов тока УРОВ. дискретное
Время срабатывания органа тока УРОВ
при подаче тока 2Iср, s ,не более 0,05
Время возврата органа тока УРОВ
при сбросе входного тока от 30 Iср. до нуля, s,
не более 0,03
Коммутационная способность контактов
исполнительной части при tЈ0,02s, напряжении
до 250V и токе до 1А, W30

Пуск УРОВ осуществляется от основных и резервных защит поврежденного присоединения.
Выходные реле основного комплекта защит обеспечивают два контактных выхода для управления выключателями с трехфазным приводом и четыре контактных выхода для взаимодействия с другими устройствами защиты и автоматики. Кроме того, указанный комплект защит может воздействовать на запрет ТАПВ двух выключателей, на устройство ВЧТО, на токовую защиту нулевой последовательности параллельной линии.
Количество контактов исполнительной части каждого комплекта УРОВ 5
Выходные реле резервного комплекта обеспечивают пять контактных выходов для воздействия на два выключателя, а также на внешние устройства защиты и автоматики. Выходные и входные цепи резервного комплекта полностью независимы от аналогичных цепей основного комплекта.
Мощность, потребляемая шкафом при номинальных значениях тока и напряжения указана в таблице 2.

Таблица 2

Масса, кg, не более 240

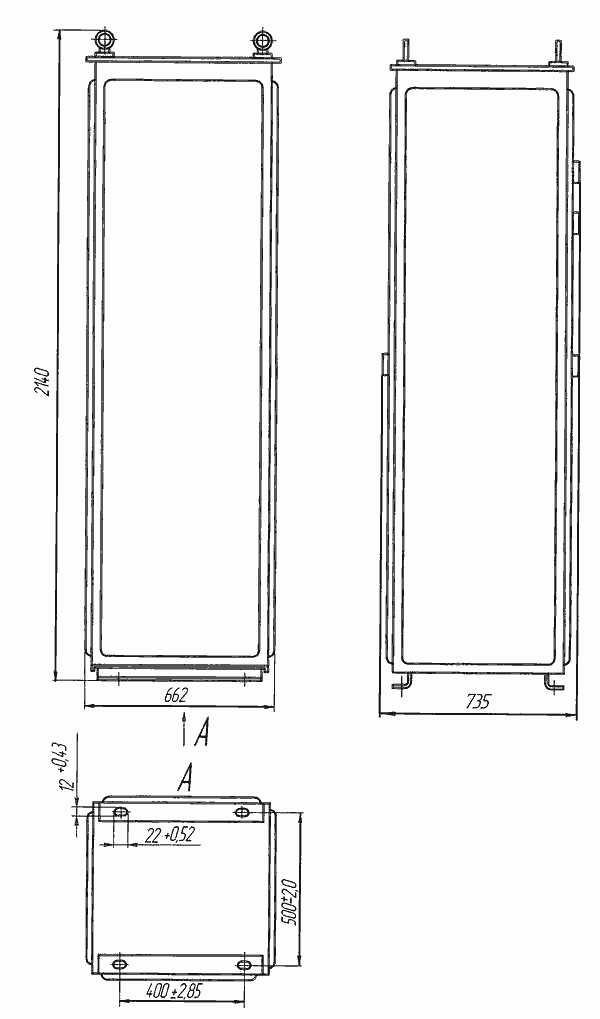

Шкаф выполнен на современной микроэлектронной базе в виде блоков. размещеных в кассетах, которые закреплены на раме, установленной внутри шкафа. Межблочный электрический монтаж в пределах кассеты выполнен способом накрутки.

ШДЭ- шкаф двухстороннего обслуживания для энергетических объектов;
28- защита линий 110-330 кV;
ХХ- порядковый номер разработки : 03, 04
2Х- исполнение по номинальному току: 20-1А, 27-5А
Х- исполнение по напряжению переменного тока: Е-100V, 50Hz; И-100V, 60Hz;
Х- исполнение по напряжению оперативного постоянного тока: 1-110V, 2-220V;
Х4- климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69 и ГОСТ155431-89
