Общие сведения
Панель типа ЭПЗ 1651-91 предназначена для защиты двух линий электропередач напряжением 35 кV при многофазных коротких замыканиях.
Панель представляет собой: трехступенчатую токовую защиту при многофазных коротких замыканиях, имеющую токовую отсечку без выдержки времени, токовую отсечку с выдержкой времени и максимальную токовую защиту с комбинированным пуском по напряжению.
Панель выполнена с устройством двукратного АПВ и должна применяться для линий, подключаемых к шинам подстанции через один выключатель.
Условия эксплуатации
Диапазон рабочих температур окружающего воздуха: от минус 5°С до плюс 40°С.
Группа механического исполнения - М39 по ГОСТ 17516.1-90 в диапазоне частот от 10 до 100 Hz с ускорением не более 0,5 g.
Степень защиты панели IР0О, оболочек комплектов аппаратов - IP40 по ГОСТ 14254-96.
Климатическое исполнение: УХЛ, 0
Категория размещения: 4. 2.
Технические данные
Номинальное напряжение оперативного постоянного тока, V .220
Максимальная уставка на ток срабатываниятоковых реле, А .0,2; 0,6; 2; 6;10;20; 50; 100; 200
Номинальный ток удерживания токовой обмотки устройства АПВ (AKS1) и
номинальный ток срабатывания указательного реле КН1, А0,25; 0,5; 1; 2,5; 4
Номинальный ток рабочей обмотки реле блокировки от многократных
включений (KBS1) и номинальный ток срабатывания указательных реле
КН2/КН6, А.0,5; 1; 2; 4
Напряжение переменного тока частоты 50 Hz, V. 100
Потребляемая мощность при номинальных значениях напряжения не превышает величин, указанных в таблице 1.
Таблица 1
| Наименование цепей | Потребляемая мощность |
Цепи напряжения оперативного постоянного тока:
- в нормальном режиме
- в режиме работы защиты и АПВ |
25 W
150 W |
| Цепи напряжения переменного тока | 20 VА/фазу |
| Цепи переменного тока | Определяется потребляемой мощностью реле максимального тока КА1¸КА7 |
| Примечание - данные приведены для аппаратуры одной монтажной
единицы. |
|
Масса панели, kg, не более 130.

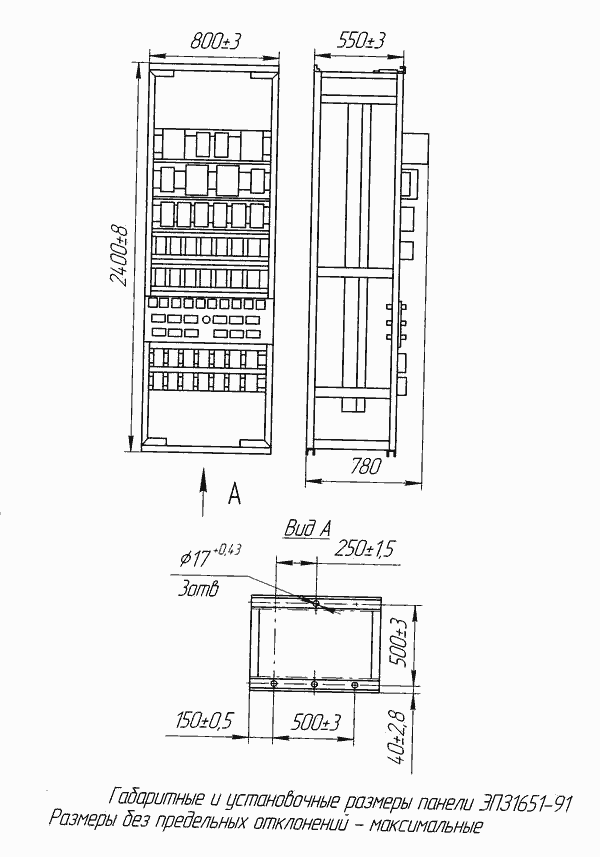

Габаритные размеры не более 800х780х2400 мм.
Конструкция
Панель представляет собой стальной сварной каркас, на лицевой стороне которого на угольниках и плите монтируется основная аппаратура. Ко всем элементам панели имеется свободный доступ.
Аппаратура, установленная на фасадной стороне панели, имеет кожухи для защиты персонала от случайного соприкосновения с внутренними токоведущими частями.
На металлоконструкции панели имеется два заземляющих болта.
В состав панели входят:
- KVZ1 - реле напряжения типа РНФ 1М;
- KV1 - реле напряжения типа РН 54/160;
- AKS1 - реле повторного включения типа РПВ 02;
- KQ1- реле промежуточное типа РП 8;
- KBS1 - реле промежуточное типа РП 16-44;
- KQT1 - реле промежуточное типа РП 18-74;
- KQC1,KL3 - реле промежуточное типа РП 16-14;
- KA1ёКА7 - реле тока типа РТ 40;
- КН1ёКН7 - реле указательное серии РУ 21;
- КТ1ёКТ4 - реле времени типа РВ 01;
- KL1, KL2 - реле промежуточное типа РП 18-14;
- SX1ёSX3 - переключатель типа ПВ1-16;
- SX4 - переключатель типа ПВ2-16;
- HL1 - арматура светосигнальной лампы.
Структура условного обозначения
ЭПЗ 1651-91 Х4.2
ЭПЗ - электрическая панель защиты;
1651 - порядковый номер разработки;
91 - год разработки;
Х4.2 - климатическое исполнение (УХЛ, 0) и категория размещения (4.2) по ГОСТ 15150-69 и
ГОСТ 15543.1-89.
При заказе необходимо заполнить таблицу 2.
Таблица 2
| Запрашиваемые данные | монтажные единицы |
| 01 | 02 |
1. Тип панели, климатическое исполнение, категория
размещения и слово "экспорт" в случае поставки панели на экспорт.
2. Номинальное напряжение оперативного постоянного тока:
220V
3. Максимальная уставка на ток срабатывания реле тока0,2; 0,6; 2;6; 10; 20; 50; 100 или 200 А:- КА1 и КА2 –
I ступень- КА3 и КА4 – 2 ступень- КА5, КА6 и КА7 - 3 ступень
4 Номинальный ток удерживания токовой обмотки реле типаРПВ 02 "AKS1" и номинальный ток срабатывания
указательного реле КН1: 0,25; 0,5; 1; 2,5 или 4 А | |
5. Номинальный ток рабочей обмотки реле "KBS1" типа РП
16-44 и номинальный ток срабатывания указательных реле КН2÷КН6:0,5; 1; 2; 4 А
6. Платежные реквизиты
7. Отгрузочные
реквизиты |
|
|
