| Тип реле | Включенные обмотки | Магнитодвижущая сила срабатывания, А | Диапазон токов срабатывания, А | Номенклатурный номер |
| ДЗТ-11 | рабочая | | 2,87-12,5 | 20 011 001 |
| рабочая последовательно с уравнительной | | 1,45-12,5 |
| ДЗТ-11/2 | рабочая | | 0,34-2 | 20 221 001 |
| Iуравнительная | | 2,56-20 |
| IIуравнительная | | 2,56-20 |
| ДЗТ-11/3 | I рабочая | 100 | 0,34 -2 | 20 311 001 |
| II рабочая | | 0,62-4 |
| III рабочая | | 2,56-20 |
| ДЗТ-11/4 | I рабочая | | 0,34 -2 | 20 411 001 |
| | II рабочая | | 0,62-4 |
| III рабочая | | 2,56-20 |
| ДЗТ-11/5 | рабочая | | 0,7 | 20 511 001 |
время срабатывания реле при трехкратном токе срабатывания 0,04 S
тормозная характеристика: зависимость магнитодвижущей силы срабатывания от м
be6
агнитодвижущей силы торможения приведена на рисунке 1
коэффициент надежности реле не менее 1,35 при пятикратноми не менее 1,2 при двухкратном токе срабатывания
коммутационная способность контактов в цепипостоянного тока с индуктивной нагрузкис постоянной времени 0,005 S 60 W при напряжении до 250 V или токе до 2 А

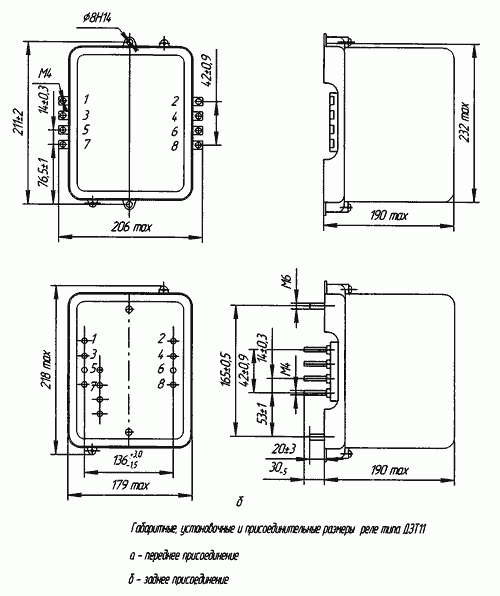

габаритные размеры не более 179х218х190 mm.
масса 3,5 kg
Конструкция
Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
Структураусловного обозначения
ДЗТ-ХХ-Х4
- ДЗТ -дифференциальная защита трансформаторов ;
- ХХ- условный номер разработки (11; 11/1; 11/3; 11/4; 11/5)
- Х4 - климатическое исполнение (УХЛ, 0) и категорию размещения (4) по ГОСТ 15150-69
При заказенеобходимо указать:
- тип реле;
- климатическое исполнениеи категория размещения по ГОСТ 15150-69 (УХЛ или О4);
- вид присоединения внешних проводников (переднее, заднее шпилькой или винтом)
- номер технических условий.
|
