Общие сведения
Блок реле сопротивления типов БЭ2801, БРЭ2801.01 применяются в качестве пускового или измерительного органа в различных схемах релейной защиты и автоматики.
Условия эксплуатации
Высота над уровнем моря не более 2000 m.
Климатическое исполнение: УХЛ или 0, категория размещения: "4" по ГОСТ15150-69.
Диапазон рабочих температур окружающего воздуха: от минус 20 до плюс 45-С
.
Относительная влажность воздуха до 80% при температуре 25 -С для исполнения УХЛ4 и до 98% при температуре 35-С для исполнения О4 без конденсации влаги.
Рабочее положение вертикальное с допустимым отклонением 5- в любую сторону.
Группа механического исполнения- М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в месте крепления блока в диапазоне частот от 10 до 100Гц с максимальным ускорением 0,7g.
Степень защиты оболочки блока - IP40, выводов IP00 по ГОСТ 14255-69.
Основныепараметры
Номинальный переменный ток, А:1 или 5
Номинальное напряжение переменного тока, V:.100
Номинальная частота тока, Hz 50 или 60
Номинальное напряжение оперативного постоянного тока, V. 110 или 220
Техническиеданные
| Исполнение по сопротивлению срабатывания, | | А – 5(1*) или Б – 20(4*) |
| Минимальные уставки по сопротивлению срабатывания, регулируемые в цепях
тока, Ώ/фазу | | 1,25 (0,25*); 2,5 (0,5*);
5 (1*); 10 (2*); 20 (4*) |
| Форма характеристик блок реле сопротивления | | в виде окружности или пересекающихся дуг окружностей
(эллипс), проходящих через начало координат, смещенных вIили III квадрант,с
центром в начале координат |
|
*Здесь и далее значения, указанные в скобках, соответствуют
исполнению блока на номинальный ток 5
А
|
|
| Диапазон токов десятипроцентной точности работы реле
сопротивления при уставках , Ώ /фазу: для окружности:
1,25 (0,25)2,5 (0,5)5 (1)10 (2)20 (4)
для эллипса:
1,25 (0,25)2,5 (0,5)5 (1)10 (2)20 (4)
| | 1,12-40 (5,6-200)0,56-20 (2,8-100)0,28-10 (1,4-50)0,14-5 (0,7-25)0,07-2,5 (0,35-12,5)1,6-40 (8-200)0,8-20 (4-100)0,4-10 (2-50)0,2-5 (1-25)0,1-2,5 (0,5-12,5) |
| Уставка реле сопротивления по углу максимальной
чувствительности, град | | 65 или 80 |
| Кратность регулировки уставки по сопротивлению
срабатывания в цепях напряжения, не менее | | 40 |
| Соотношение осей:
эллипсаокружности
| | 0,5±0,050,75±0,0751,0±0,1 |
| Время срабатывания реле сопротивления при угле
максимальной чувствительности с током, в 2 раза превышающим нижнее
значение тока десятипроцентной точности, при величине сопротивления
срабатывания в пределах 0,1-0,7 от сопротивления уставки,s:для круговой характеристикидля эллиптической характеристики | | 0,0650,075 |
| Потребляемая мощность БРЭ2801 при номинальных
значениях тока и напряжения, не более:- в цепях напряжения переменного тока, VА/фазу- в цепях переменного тока,
VА/фазу- в цепях напряжения оперативного постоянного
тока, W:
при номинальном напряжении:
| | 21 (2)4520 |
| Потребляемая мощность БРЭ2801.01 при номинальных
значениях тока и напряжения, не более:- в цепях напряжения переменного тока, VА/фазу- в цепях переменного тока,
VА/фазу- в цепях напряжения оперативного постоянного
тока, W:
- в нормальном режиме
- в режиме срабатывания | | 21 (2)48 |
| Количество контактов исполнительной части | | 6 |
| Коммутационная способность контактов выходных реле блока
в цепях постоянного тока при напряжении от 24 до 250Vили токе до 0,5
А, W, не
менее | | 30 |
| Испытательное напряжение переменного тока частотой
50Hz,
выдерживаемое электрической изоляцией в состоянии поставки в течение 1
мин. без пробоя или перекрытия, приложенное между всеми независимыми
цепями, а также между ними и корпусом,V | | 1500 |
| Масса блока,kg, не более | | 15 |
|
Конструкция
Блок реле сопротивления выполнен с применением современной элементной базы (интегральные микросхемы, транзисторы и т.п.) и печатного монтажа в конструктивах БУК-б. Содержит три реле сопротивления, каждое из которых включено на линейное напряжение и разность фазных токов.
Предусмотрена возможность переключения реле сопротивления блока с линейного напряжения на фазное и с разности фазных токов на фазный ток, компенсированный током нулевой последовательности.

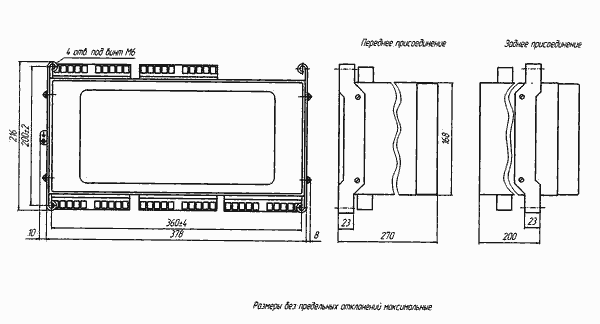

Блок реле (см. рисунок) представляет собой однорядную кассету, помещенную в защитную оболочку с зажимами для внешних присоединений. В состав кассеты входят типовые блоки, электрически соединенные через разъемы.
По сравнению с блоком БРЭ2801 в блоках БРЭ2801-01 :
- введен преобразовательный блок питания вместо параметрического в БРЭ2801;
- имеется сигнализация наличия напряжения питания и тестового контроля;
- значительно уменьшено потребление по цепям напряжения постоянного тока (cм. раздел "Технические данные");
Структура условного обозначения
БРЭ2801ХХХХХ 2 Х Х4
БРЭ - блок полупроводниковый для энергетических объектов;
28 - защиты линий 110 - 220 кV;
01- порядковый номер разработки;
ХХ - порядковый номер модернизации;
ХХ- исполнение по номинальному току: 20 - 1 А,. 27 - 5 А;
Х- номинальное напряжение переменного тока: Е - 100 V, 50 Hz; И - 100 V, 60 Hz;
2- номинальное напряжение оперативного постоянного тока: 220 и 110 V;
Х- исполнение по сопротивлению срабатывания; А - 5(1) ?, Б - 20(4) ? ;
Х4 - климатическое исполнение (УХЛ4, 0) и категория размещения "4" по ГОСТ15150-69 и ГОСТ15543.1-89
При заказе необходимо указать:
- тип блока;
- номинальный ток (1 или 5А);
- номинальное напряжение переменного тока (100V);
- номинальное напряжение оперативного постоянного тока (110 ; 220V);
- номинальную частоту (50 или 60Hz);
- исполнение по сопротивлению срабатывания; А - 5(1) ?, Б - 20(4) ?;
- климатическое исполнение по ГОСТ15150-69, (УХЛ4 или О4);
- род присоединения внешних проводников (заднее или передние);
- номер технических условий ТУ16-523.628-83;
Таблица типоисполнений
|
Типоисполнение
| Номинальные данные | Номенклатурный номер |
| Переменный ток, А | Напряжение
переменного тока,
V | Частота,Hz | Напряжение
оперативного постоянного
тока,V |
БРЭ
2801. 20Е2А | 1 | 100 | 50 | 220;110 | 04 801 001 |
БРЭ
2801. 27Е2А | 5 | 04 801 002 |
БРЭ
2801. 20Е2Б | 1 | 04 801 003 |
БРЭ
2801. 27Е2Б | 5 | 04 801 004 |
БРЭ
2801. 20И2А | 1 | 60 | 04 801 005 |
БРЭ
2801. 27И2А | 5 | 04 801 006 |
БРЭ
2801. 20И2Б | 1 | 04 801 007 |
БРЭ
2801. 27И2Б | 5 | 04 801 008 |
БРЭ
2801.01. 20Е2А | 1 | 50 | 04 801 009 |
БРЭ
2801.01 27Е2А | 5 | 04 801 010 |
БРЭ
2801.01 20Е2Б | 1 | 04 801 011 |
БРЭ
2801.01 27Е2Б | 5 | 04 801 012 |
БРЭ
2801.01 20И2А | 1 | 60 | 04 801 013 |
БРЭ
2801.01 27И2А | 5 | 04 801 014 |
БРЭ
2801.01 20И2Б | 1 | 04 801 015 |
БРЭ
2801.01 27И2Б | 5 | 04 801 016 |
|
|
