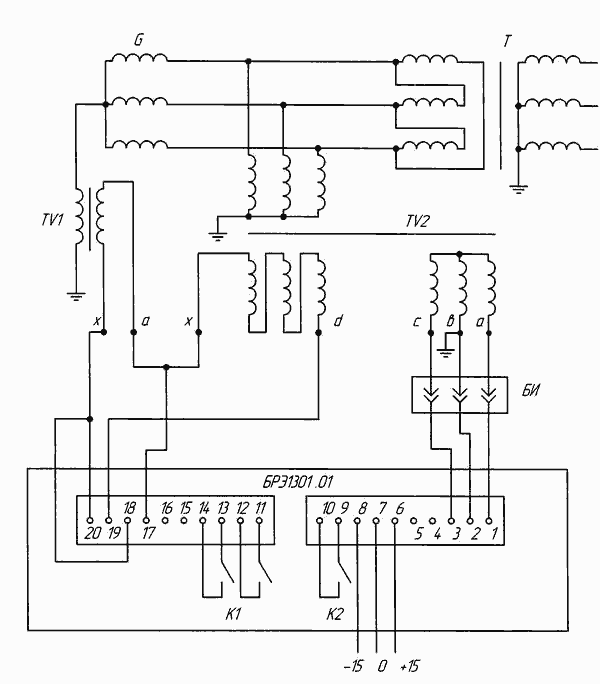

Блокзащиты генераторов типа БРЭ 1301.01 предназначен для применениявсхемахзащитыотзамыканийназемлю в обмотке статоров мощных генераторов, работающих в блоке с трансформаторами. При этом в нейтрали обмотки статора генераторов установлен однофазный трансформатор напряжения (или имеется дугогасящийреактор).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 10 °С до плюс 45 °С.
Группа механическогоисполнения М40 по ГОСТ 17516.1-90, при этом блок виброустойчив при воздействии вибрационной нагрузкис максимальным ускорением 0,7 g в диапазоне частот от 10 до 100 Hz.
Степень защиты оболочки блока IP40,аконтактныхзажимовдляприсоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Номинальное напряжение питания, V: | 100 |
| Номинальная частота переменного тока, Hz | 50 или 60 |
| Уставки органа блокировки по напряжению обратной
последовательности,V | 3,5; 5,5; 9,8 |
| Уставки напряжения срабатывания(реле напряжения ),
V | 5, 10, 15, 20 |
| Пределы регулирования относительного сопротивления срабатывания реле
сопротивления (коэффициента торможения реле с торможением ) | от 0,3 до 3,0 |
| Время срабатывания реле напряжения и реле с торможением
при двухкратной величине параметра срабатывания, s | от0,05до 0,15 |
|
Технические данные
| Класс точности реле напряжения | 5 |
| Диапазон входных напряжений третьей гармоники для реле с
торможением, V | от 0,2 до 7,0 |
| Кратность возрастания напряжения срабатывания реле
напряжения при частоте 150 (180)Hzи выше по отношению к напряжению
срабатывания, измеренному при частоте 50 (60)Hz, не
менее. | 8 |
| Количество замыкающих контактов: | |
|
| 1 |
|
| 2 |
| Коммутационная способность контактовреле при напряжении от 24 до 250Vили токе
не более 2 А: | |
- в цепях постоянного тока с постоянной времени индуктивной нагрузки
не более 0,005 s, W
| 30 |
- в цепях переменного тока с коэффициентом мощности не
менее0,5, VA
| 200 |
| Коммутационная износостойкость, циклы ВО | 1000 |
| Мощность, потребляемая по любому из входов, при номинальном
напряжениичастоты 50(60) Hz,
VA, не более | 0,85 |
| Мощность, потребляемая в цепи питания,на фазу,VA, не более | 10 |
| Конструктивное исполнение по способу присоединения
внешних проводников: переднее (выступающий монтаж), заднее (утопленный
монтаж) |

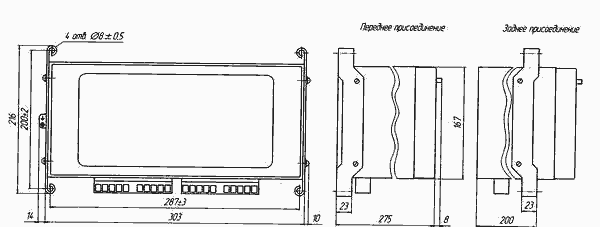

| Габаритные размеры,mm, не более | 327х216х283 |
| Масса,kg, не более | 7,2 |
|
Конструкция
БлокБРЭ1301выполненсприменениеминтегральных микросхем.Конструктивно блок представляет собой однорядную кассетублочно-унифицированной конструкции.
Конструктивноблоквыполненначетырехсъемных узлах, которыеустанавливаются вкассетенанаправляющихслеванаправо(видспереди): 1 - блок питания (БП); 2 - блок основной составляющей (БОС); 3 - выходной блок (БВ); 4 - блок третьей гармоники (БТГ).Наобъекте блок устанавливается на вертикальной плоскости.
Структура условного обозначения:
БРЭ 1301 01 Х4
Б - блок;
Р - полупроводниковый;
Э - электрические станции и подстанции;
1 - защита электрических станций;
3 - блок генератор - трансформатор;
01- номер разработки;
01- конструктивное исполнение;
Х4 - климатическое исполнение (УХЛ, 0) икатегория размещения(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа блока;
- климатическоеисполнение(УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее;
- номер технических условий.
Номенклатурный номер08 130 101
|
