| Блоки питания БПТ-11, БПН-11/1, БПН-11/2 |
Общиесведения
Блоки питания серии БП-11 предназначены для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 24, 48, 110 или 220V с номинальной
мощностью 15I60 W
Блоки типов БПН-11/1 и БПН11/2 могут применяться для питания устройств защиты и сигнализации ЗЗП-1 и УСЗ2/2 при однофазных замыканиях на землю.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения '4' по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40°С до плюс 40°С..
Группа механического исполнения по ГОСТ17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 025g в диапазоне частот от 5 до 100 Hz.
Степень защиты оболочки блоков и выводов IР00 по ГОСТ 14255 - 69
Основные параметры
Номинальное входное напряжение блоков БПН-11, V - 100, 110, 127, 220
Уставки по току наступления феррорезонанса блока БПТ-11, А - 2,5; 3,75; 5; 7,5; 10А
Номинальное выходное напряжение блоков, V:
- БПН-11/1 - 110, 220
- БПН-11/2 - 24, 48
- БПТ-11 - 110, 220, 24
Номинальная частота блоков БПН-11, Hz - 50, 60
Номинальная частота блоков БПТ-11, Hz - 50
Технические данные
Блок БПН-11
|
Значения выходного напряжения блоков типов БПН11/1 и БПН11/2 приведены в таблице 1
| Тип блока | Схема включения | Уставки по выходному напряжению,V | Выходное напряжение без нагрузки,V | Выходное напряжение при нагрузке |
| Сопротивление нагрузки , Ω | Выходное напряжение,V |
| БПН11/1 | 2 б | 110 | 140 | 200 | Не менее 80 |
| 2 д | 220 | 280 | 80 | Не менее 160 |
| 2 г | 110 | 125 | 1300 | Не более 120Не менее 100 |
| БПН11/2 | 2б | 24 | 31 | 10 | Не менее 17,5 |
| 2д | 48 | 62 | 40 | Не менее 35 |
| 2г | 24 | 32 | 50050 | Не более 30Не менее 24 |
|
Блоки длительно выдерживают 110% номинального входного напряжения, при длительно допустимом токе, А, не более:
- для номинального выходного напряжения 110V - 0,15
- для номинального выходного напряжения 24V - 0,5
Потребляемая мощность одного трансформатора блока БПН-11 при отсутствии нагрузки не более, VA:
- при номинальном входном напряжении 100, 110, 220 V - 9
- при номинальном входном напряжении 127 V - 12
Масса блоков БПН-11, kg ,не более - 4
Блок типа БПТ-11

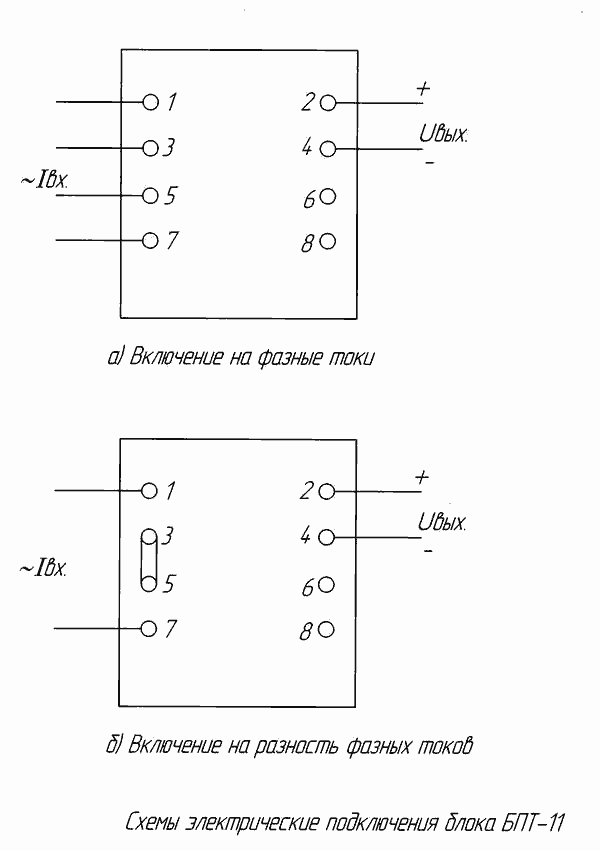

Длительно выдерживаемый входной ток на уставке "5А" при последовательном включении обмоток, А 9,5
Ток наступления феррорезонанса при отсутствии нагрузки соответствует данным таблицы 2
| Уставка на ток наступления феррорезонанса, А | Ток при включении первичных обмоток, А |
| Одной обмотки | Обеих обмоток последовательно |
| 5 | 5A0,5 | 2,5A0,25 |
| 7,5 | 7,5A0,75 | 3,75A0375 |
| 10 | 10A1,0 | 5A0,5 |
|
Выходное напряжение блоков БПТ-11 соответствует таблице 3
| Сопротивление нагрузки. Ω | Уставка по напряжению,V | Выходное напряжение, V |
| 600 | 110 | Не более 118 |
| Не менее 92 |
| 2400 | 220 | Не более 236 |
| Не менее 184 |
| 30 | 24 | Не более 27 |
| Не менее 19 |
|
Потребляемая мощность при токе 9,5 А на уставке 5А и отсутствии нагрузки, VA, не более - 95
Масса блоков, kg , не более - 3

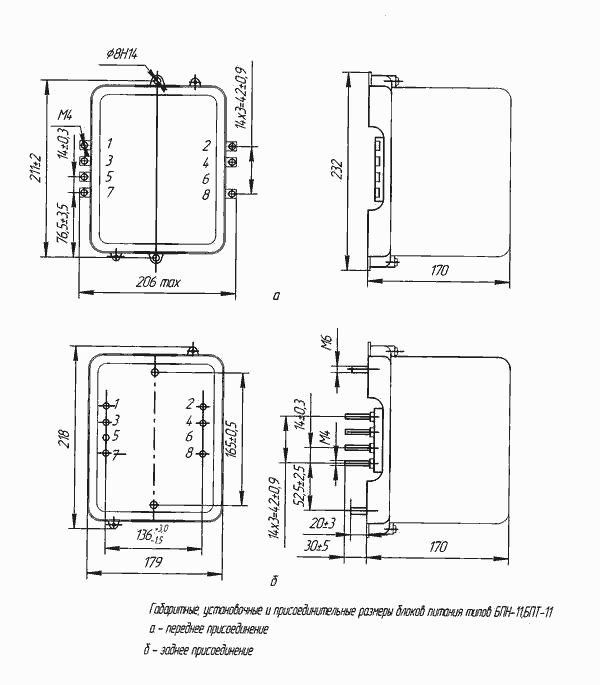

Конструкция
- Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой
- Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом)
Структура условного обозначения
Б - блок;
П - питания ;
X - тип блока: Н - напряжения, Т - токовый;
11 - условное обозначение конструктивного исполнения;
Х - только для блоков напряжения:
1- номинальное выходное напряжение 110 или 220V;
2- номинальное выходное напряжение 24 или 48V.
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 -69 и ГОСТ15543.1 - 89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа блока;
- климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ 15543.1 - 89;
- вид присоединения внешних проводников: переднее или заднее (шпилькой или винтом);
- номер технических условий
Типоисполнения блоков приведены в таблице 4.
| Тип блока | Номенклатурный номер |
| БПТ-11 | 09 014 001 |
| БПН-11/1 | 09 013 001 |
| БПН-11/2 | 09 013 002 |
|
|
