| Блоки питания БПТ 1002, БПН 1002 |
предназначаются дляпитания выпрямленным током аппаратурырелейнойзащиты,сигнализациииуправления, выполненной на номинальное напряжение110или220V,иимеютвыходнуюмощность800-1500 W вкратковременном режиме.
БлокипитаниятипаБПТ1002 включаются на комплектытрансформаторов тока.
Блокипитания БПН 1002 включаются на измерительныетрансформаторы напряжения или в сеть собственных нужд.
Блоки питания типа БПН 1002 могут применяться как совместно сблоками питания типа БПТ 1002, так и независимо от них.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 °Сдо плюс 40 °С.
Группа механическогоисполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Hz.
Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255-69.
|
Основные параметры
| Уставки на ток наступления феррорезонанса блока БПТ 1002,
А | От 5 до 40 |
| Номинальное входное напряжение блока типа БПН 1002,V | 100, 110, 127, 220, 380 |
| Номинальная частота блока типа БПТ 1002,Hz | 50 или 60 |
| Номинальная частота блока типа БПН 1002,Hz | 50, 60 |
| Номинальное выходное напряжение,V | 110, 220 |
|
Технические данные
Блок питания типа БПТ 1002
Выходное напряжение соответствует данным таблицы 1
| Сопротивление нагрузки,W | Выходное напряжение,V |
| ¥ | Уставка 110 | Не более 130 |
| 10 | Не менее 90 |
| ¥ | Уставка 220 | Не более 260 |
| 40 | Не менее 180 |
|
| Блок длительно выдерживает: |
- При отсутствии нагрузки на выходе:
| |
- до наступления феррорезонанса токи, не превышающие токов наступления
феррорезонанса
|
- в режиме феррорезонанса на уставке 5 А ток на входе,
А
| 10 |
| ток на входе 10 А на уставке 5 А: |
- для номинального выходного напряжения 110Vпри длительно
допустимом токе на выходе, А
| 7,0 |
- для номинального выходного напряжения 220Vпри длительно
допустимом токе на выходе, А
| 3,5 |
| Потребляемая мощность,VA, не более |
|
| 2200 |
- при сопротивлении нагрузки, указанной в таблице 2
| 2000 |
|

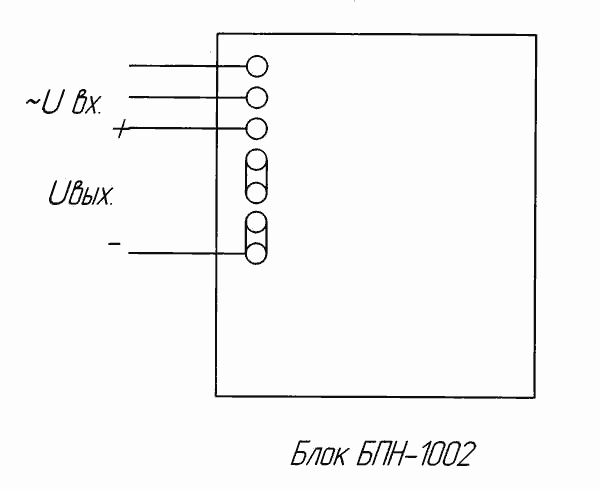

Блок питания типа БПН 1002
Выходное напряжение блоков соответствует таблице 2
| Сопротивление Нагрузки,W | Входное напряжение,V | Выходное напряжение при уставке |
| 110 V | 220 V |
| ¥ | 1,1 Uном | Не более 140 | Не более 280 |
| 5 | 0,85 Uном | Не менее 80 | |
| 20 | 0,85 Uном | | Не менее 160 |
|
| Блок длительно выдерживает входное напряжение 110 % номинального |
- для номинального выходного напряжения 110Vпри допустимом токе
на выходе, А, не более
| 6,4 |
- для номинального выходного напряжения 220Vпри допустимом токе
на выходе, А, не более
| 3,2 |
| Потребляемая мощность при номинальном напряжении на
входе: |
- при отсутствии нагрузки,VA/фазу, не более
| 25 |
- при сопротивлении нагрузки, указанной в таблице 2,VA/фазу, не
более
| 1350 |
| Конструктивное исполнение по способу присоединения внешних проводников:
переднее, заднее (винтом или шпилькой) |
|
Габаритные размеры блоков, mm, не более:
| 340х350х280 |
| Масса блоков, kg, не более: | 32 |
|
Конструкция
Все части блоков смонтированы на механически прочном цоколе и закрыты оболочкой.
Структура условного обозначения
БПХ 1002 Х4
БП- блок питания;
Х- вид блока: Н - напряжения; Т - токовый;
1002 - условное обозначение конструктивного исполнения;
Х4 - климатическое исполнение (УХЛ, О) и категорияразмещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа блока;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Типоисполнения блоков приведены в таблице 3
| Тип блока | Номинальная частота,Hz | Номенклатурный номер |
| БПТ 1002 | 50 | 09 021 001 |
| БПТ 1002 | 60 | 09 021 002 |
| БПН 1002 | 50, 60 | 09 022 001 |
|
|
