Блоки питания и заряда БПЗ-401, БПЗ-402

Общиесведения Блоки типов БПЗ-401 (блок напряжения), БПЗ-402 (блок токовый) предназначены для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 110 или 220V или заряда конденсаторных батарей (блоков БК-400 и др.) напряжением заряда 400V. Блоки БПЗ-401 и БПЗ-402 имеют выходную мощность 100W в длительном режиме и 200W в кратковременно режиме. Блоки БПЗ-401 включаются на измерительные трансформаторы напряжения или цепь трансформаторов собственных нужд. Блоки БПЗ-402 могут работать с трансформаторами тока, отдаваемая мощность которых при двукратном номинальном токе не менее 500 VA. Условия эксплуатации Климатическое исполнение УХЛ или О, категория размещения '4' по ГОСТ 15150 - 69. Диапазон рабочих температур окружающего воздуха от минус 40° С до плюс 40°С. Группа механического исполнения по ГОСТ17516.1 - 90, при этом вибрационные нагрузки с максимальным ускорением 025g в диапазоне частот от 5 до 100 Hz. Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255 - 69. Основные параметры Номинальное входное напряжение блока БПЗ-401, V - 100,105,110,115,121,127, 200, 210, 220, 230, 242, 254 . Уставки по току наступления феррорезонанса блока БПЗ-402, A4,65; 6; 8,5,9,3; 12; 17 Номинальное выходное напряжение, V - 110, 220 Номинальная частота блоков БПЗ-401, Hz - 50,60 Номинальная частота блоков БПЗ-402, Hz - 50 Технические данные Напряжение заряда, V - 400 Время заряда конденсаторов ёмкостью 200 mF, ms, не более - 70 Значения выходного напряжения блоков типов БПЗ-401 и БПЗ-402 при отсутствии нагрузки и минимально допустимом сопротивлении нагрузки на выходе приведены в таблице 1.

В длительном режиме блок выдерживает 110% номинального входного напряжения при длительно допустимом сопротивлении нагрузки, W :
на уставке выходного напряжения 110V - 150
на уставке выходного напряжения 220V - 600
Максимальная емкость заряженных конденсаторов. mF - 2000
Блок имеет реле контроля исправности цепи заряда.
Напряжение срабатывания реле контроля не более 70% номинального входного на уставке выходного напряжения 220 V
Разрывная мощность размыкающего контакта реле не менее 30 W при напряжении от 24 до 250 V или при токе 1 А.
Потребляемая мощность, VA:
врежиме блока заряда, не более20
в режиме блока питания при отсутствии нагрузки
на уставке выходного напряжения 110 V, не более5
в режиме блока питания при отсутствии нагрузки
на уставке выходного напряжения 220 V,. не более - 20
при длительно допустимой нагрузке, не более - 200
при максимально допустимой нагрузке, не более400
Масса блоков БПЗ-401, kg ,не более - 9

Максимальная ёмкость заряженных конденсаторов, mF - 200
Ток наступления феррорезонанса при отсутствии нагрузки
недолжен отличаться от уставок более, чем на 10%
В длительном режиме блок выдеживает:
до наступления феррорезонанса токи,
не превышающие токов наступления феррорезонанса;
режиме феррорезонанса, ампервитки, не менее - 550
Потребляемая мощность блоков, VA - 550
Масса блоков, kg ,не более - 10
Конструкци

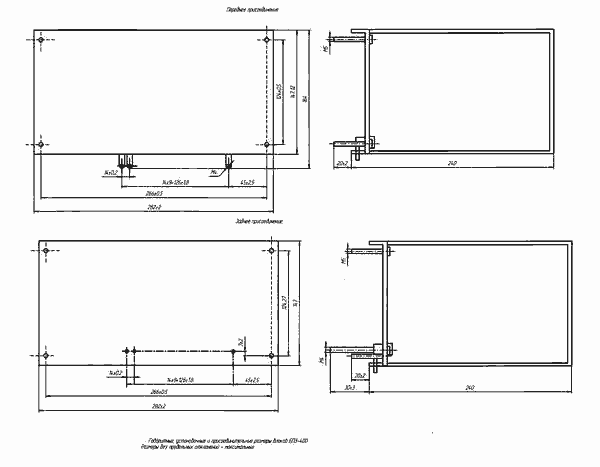

Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой. Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом).

Б - блок;
П - питания ;
З - заряда;
40 - усл b9d овное обозначение конструктивного исполнения;
Х - тип блока: 1 -напряжения;
2 - токовый;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ15543.1 - 89.

При заказе необходимо указать:

• обозначение типа блока;
• климатическое исполнение (УХЛ, или О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ15543 - 89
• вид присоединения внешних проводников: переднее или заднее (шпилькой или винтом);
• номер технических условий

Типоисполнения блоков приведены в таблице 2.
