Основные параметры
| Номинальная емкость блоков,mF: |
|
| 40±4 |
|
| 80±8 |
|
| 200±20 |
| Номинальное напряжение,V | 400±20 |
|
Технические данные
| Цепь разделительных диодов блоков выдерживает: |
- в процессе разряда конденсаторов прямой ток , А, не
более
| 10 |
- длительно обратное напряжение,V
| 500 |
| Конструктивное исполнение по способу присоединения внешних проводников:
переднее, заднее (винтом или шпилькой) |
|

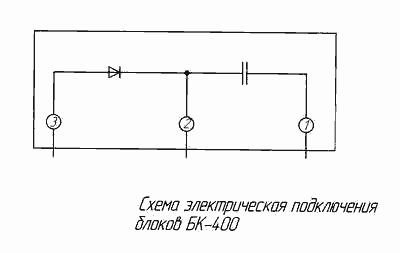

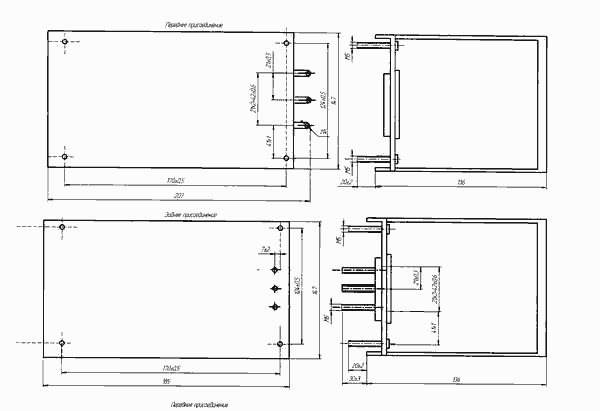

Габаритные размеры, mm, не более:
| |
|
| 185 х 147 х 136 |
|
| 282 х 147 х 175 |
| Масса блоков, kg, не более: |
|
| 3 |
|
| 3,5 |
|
| 8 |
|
Конструкция
Все части блоков смонтированы на механически прочном цоколе и закрыты оболочкой.
Структура условного обозначения
БК 40Х Х4
Б- блок;
К- конденсаторов;
40 - условное обозначение конструктивного исполнения;
Х- цифра: 1 - блок конденсаторов с номинальной емкостью 40 mF;
2 - блок конденсаторов с номинальной емкостью 80 mF;
3 - блок конденсаторов с номинальной емкостью 200 mF;
Х4 - климатическое исполнение (УХЛ, О) и категорияразмещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа блока;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Таблица исполнений
| Тип блока | Величина емкости,mF | Номенклатурный номер |
| БК 401 | 40 | 09 401 001 |
| БК 402 | 80 | 09 402 001 |
| БК 403 | 200 | 09 403 001 |
|
|
