| Защита при однофазных замыканиях на землю ЗЗП-1; ВУ-1 (вспомогательное устройство для ЗЗП-1) |
ЗащитатипаЗЗП 1 предназначена для селективного отключения защищаемого присоединенияпри однофазном замыканииназемлюв сетях с изолированной нейтралью напряжениемот 2 до 10 кV с суммарнымиемкостными токами от 0,2 до 20 А при использовании кабельных трансформаторов тока нулевой последовательности (ТТНП).
Вспомогательное устройство типа ВУ-1 предназначено для защиты фазочувствительного усилителя защиты типа ЗЗП 1 при перенапряжениях в защищаемой цепи. Вспомогательное устройство представляет собой фильтр L-C с частотой резонанса 50 ± 2,5 Hz. На одно устройство может быть одновременно включено до 10 защит типа ЗЗП 1.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40° С до плюс 50 °С.
Группа механическогоисполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Hz.
Степень защиты оболочки защиты IP40,аконтактныхзажимовдляприсоединения внешних проводников - IP00 по ГОСТ 14255-69.
|
Основные параметры
| Номинальное напряжение питания цепей постоянного тока
защиты (Uпит.ном),V | 24 |
| Номинальное напряжение цепей переменного тока защиты (3Uо.ном),
V | 100 |
| Номинальная частота переменного тока,Hz | 50 |
| Ток срабатывания защиты (3 Iо) (на входе ТТНП типа ТЗЛ)
при 3Uo=3Uо ном. иUпит. = Uпит.ном, А: | |
|
| 0,07±0,021 |
|
| 0,5±0,15 |
|
| 2,0±0,6 |
| Зона срабатывания защиты при 3Uо.ном; Uпит.ном; 3 Iо =
0,2 А на уставке 1 и при3 Iо=2 Iср. на уставках 2 и 3, град | 180 +20-40 |
| Угол максимальной чувствительности при тех же условиях (jм.ч.), град: | |
|
| 90 +40–30 |
|
| 90 +20-30 |
| Время срабатывания защиты при Uпит.ном; 3Uо.ном;jм.ч. = 90 град. и двукратном токе срабатывания – не
более,s | 0,045 |
|
Технические данные
| Степень отстройки защиты от третьей гармоники тока нулевой
последовательности на уставке 2 при U пит.ном; 3Uо = 0 и токе 3 Iо от 0,1
до 1 А, не менее | 3 |
| Напряжение срабатывания, (3Uо),V | От 20 до 40 |
| Ток термической стойкости при Uпит.ном. в течение 1s, А | 26 |
| Длительно допустимый ток (на входе ТТНП) при Uпит.ном, А | 30 |
| Выходные контакты | 2 переключающих |
| Коммутационная способность контактов защиты при напряжении от 24 до 250Vили токе
до 2 А в цепях: | |
- постоянного тока с постоянной времени индуктивной нагрузки не более
0,005 s, W
| 50 |
- переменного тока с коэффициентом мощности не менее 0,5, VA
| 300 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Потребляемая мощность: | |
- в цепи постоянного тока защиты при Uпит.ном., 3Uо=0 и 3Iо=0,W, не
более
| 0,15 |
- в цепи напряжения 3Uо при 3Uo ном., Uпит. = 0 и 3Io = 0, VA, не
более
| 3 |
- в цепи 3 Iо на входе защиты при Uпит.ном., 3Uо ном. и jм.ч. = 90°, VA, не
более,
на уставках: | |
|
| 3×10-6 |
|
| 400×10-6 |
|
| 10000×10-6 |
| Конструктивное исполнение по способу присоединения внешних проводников:
переднее, заднее (винтом или шпилькой) |

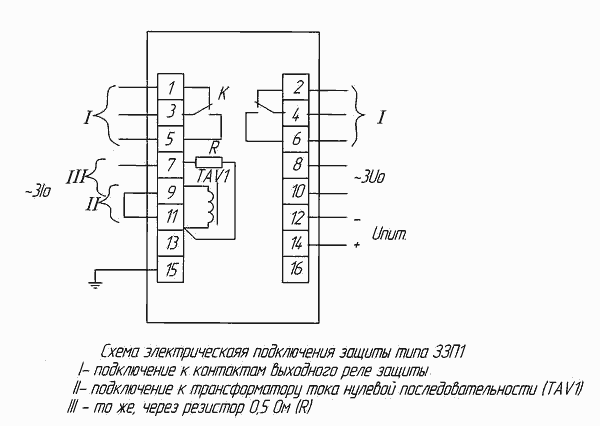

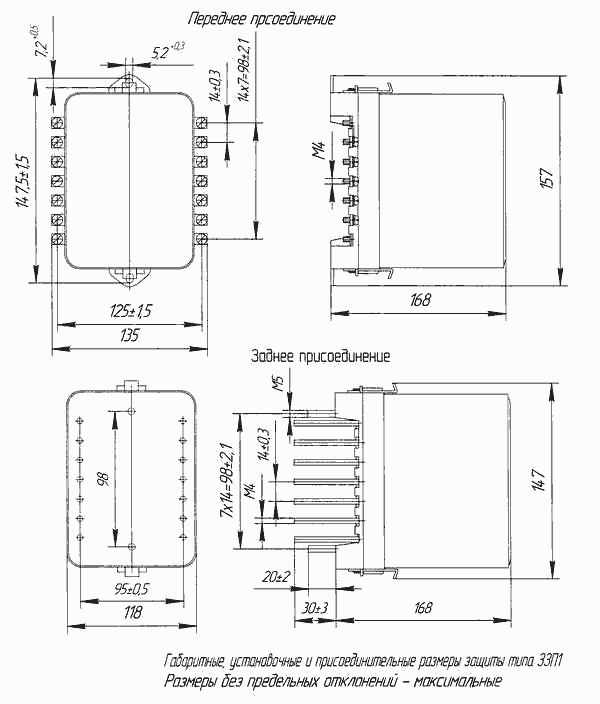

| Габаритные размеры, mm, не более: | |
|
| 118х 147 х
168 |
|
| 147 х 185 х 136 |
| Масса реле, kg, не более: | |
|
| 1,7 |
|
| 2,6 |
|
Конструкция
Защита выполнена с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате. Защита размещена в унифицированном корпусе.
Структура условного обозначения
ЗЗП 1 Х4
З- защита;
З- земляная;
П- полупроводниковая;
1- номер конструктивной модификации;
Х4 - климатическоеисполнение(УХЛ, 0)икатегория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Структура условного обозначениявспомогательного устройства
ВУ 1 Х4
В - вспомогательное;
У - устройство;
1 - номер конструктивной модификации;
Х4 - климатическоеисполнение(УХЛ, 0)икатегория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа защиты;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом или шпилькой;
- номер технических условий
.
Типоисполнения защиты приведены в таблице1
| Тип изделия | Номенклатурный номер |
| ЗЗП 1 | 01 010 001 |
| ЗЗП 1 с ВУ 1 | 01 010 003 |
|
|
