| Защита при однофазных замыканиях на землю ЗЗН |
Защита типа ЗЗН предназначена для селективного отключения защищаемого присоединения при однофазных замыканиях на землю в сетях напряжением 2-10 кV, работающих с изолированной или заземленной через активный резистор нейтралью, а также в сетях с частичной компенсацией емкостного тока сети с токами замыкания на землю от 0,2 до 150 А. Токовые цепи защиты подключаются к трансформатору тока нулевой последовательности - ТТНП.
В защите введена "Экспресс-проверка" исправности ТТНП, его вторичных цепей и самой защиты.
В защите имеется встроенный блок питанияc выходным напряжением ± 15,0± 0,5 V.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40° С до плюс 55 °С.
Группа механическогоисполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,7 g в диапазоне частот от 5 до 100 Hz.
Степень защиты оболочки устройства IP40,аконтактныхзажимовдляприсоединения внешних проводников - IP00 по ГОСТ 14255-69.
|
Основные параметры
| Номинальное напряжение питания от сети переменного тока
(Uпит.ном),V | 100 |
| Номинальное напряжение цепей переменного тока (3Uо.ном),
V | 100 |
| Номинальное напряжение питания цепей постоянного тока,V | ±15 |
| Номинальная частота переменного тока,Hz | 50 |
| Токи срабатывания защиты(Iср) при Uпит.ном и 3Uо
ном., А: | |
|
| 0,07±0,02 |
|
| 0,25±0,05 |
|
| 2,5±0,3 |
| Напряжение срабатывания защиты, (Uср) при 2 Iср,
Uпит.ном,V: | |
|
| 10±1,0 |
|
| 15±1,5 |
|
| 20±2,0 |
| Зона срабатывания защиты (j)
при Uпит.ном; 3Uо.ном; 3 Iо = 0,2 А на уставке по току 1 и при 3 Iо=2 Iср.
на уставках по току 2 и 3, град | 180±10 |
| Угол середины зоны срабатывания(jо) при тех
же условиях, град: | |
|
| 120±10 |
|
| 120±15 |
| Время срабатывания защиты при Uпит.ном, поданных толчком 3Uо.ном; 3Io =
2 Iср;j=jо, на
любой уставке по току и напряжению,s,не более | 0,045 |
| Время возврата при сбросе 3Io = 2 Iср и напряжения 3Uо = 100Vдо нуля,s,не
более | 0,02 |
|
Технические данные
| Защита термически устойчива: | 26 |
- в течение 1sпри токе на входе защиты, А
| 30 |
- в течение 2sпри токе на входе защиты, А
| 18 |
- длительно при токе на входе ТТНП при Uпит. = 120V,jo = 120±180°, 3 Uo = 120 V, A
| 30 |
| Длительно допустимый ток через контакты, А | 2,5 |
| Выходные контакты | 1 замыкающий |
| Коммутационная способность контактов выходного реле при напряжении от
24 до 250Vили токе до2 А в цепях: | |
- постоянного тока с постоянной времени индуктивной нагрузки не более
0,005 s, W
| 50 |
- переменного тока с коэффициентом мощности не менее 0,5, VA
| 250 |
| Коммутационная износостойкость, циклы ВО | 5×103 |
| Потребляемая мощностьна входе защиты,VA, не более: | |
- в цепи питания при Uпит.ном
| 8 |
- в цепи напряжения нулевой последовательности (3Uо)при 3Uo
ном
| 1 |
- в цепи тока нулевой последовательности(3 Iо)при токе на входе
ТТНП 0,5 А на второй уставке по току3
Io
| 0,06 |
| Конструктивное исполнение по способу присоединения внешних проводников:
переднее, заднее (винтом) |

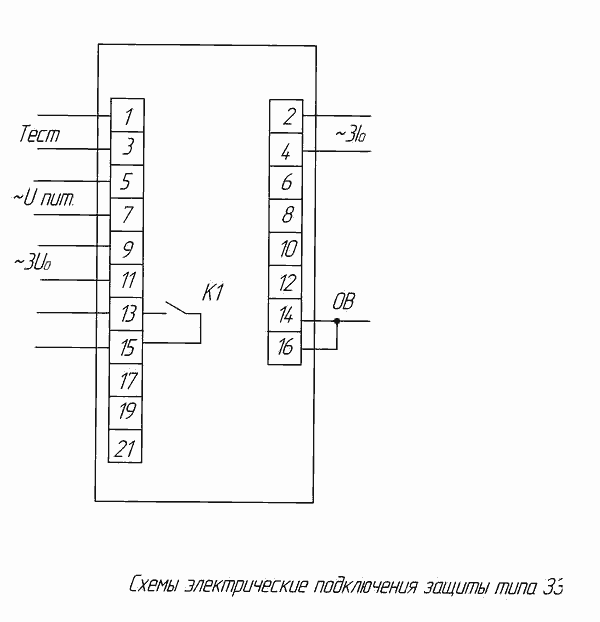

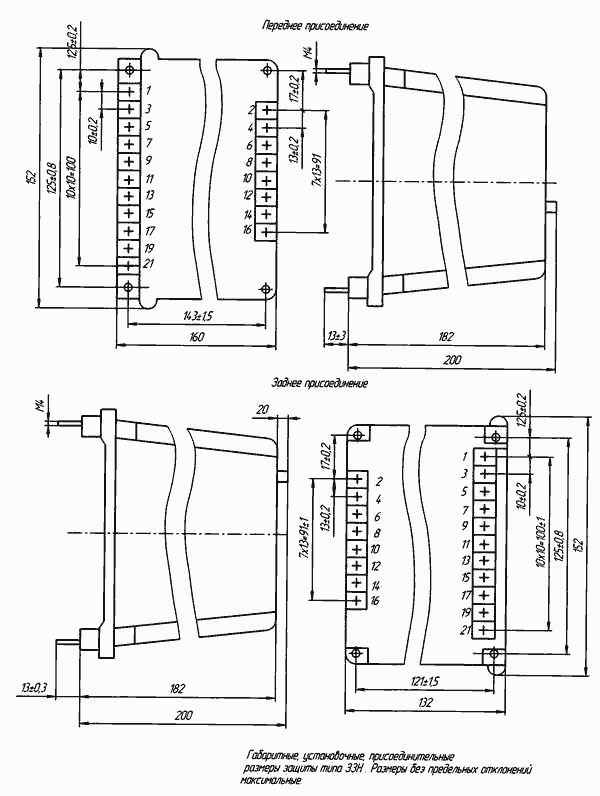

| Габаритные размеры, mm, не более: | 132х 152х200 |
| Масса защиты, kg, не более: | 2 |
|
Конструкция
Защита выполнена с использованиемсовременной микроэлектронной базы. Элементы схемы установлены на печатных платах. Защита размещена в унифицированном корпусе "СУРА" второго габарита несъемного исполнения.
Структура условного обозначения
ЗЗН Х4
З- защита;
З- земляная;
Н- направленная;
Х4 - климатическоеисполнение(УХЛ, 0)икатегория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Формулирование заказа
При заказе необходимо указать:
- обозначение типа защиты;
- климатическое исполнение (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.
Номенклатурный номер 01 000 001
|
