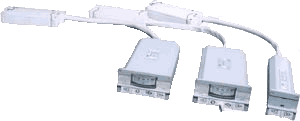

Блоки ручного управления БРУ-22, БРУ-32, БРУ-42
 БРУ-22, БРУ-32, БРУ-42
Назначение
Предназначены для переключения цепей управления исполнительными устройствами, индикации положений цепей управления в АСУ ТП.
|
| Исполнение |
Основные функции |
| БРУ-22 |
Ручное или дистанционное переключение цепей управления на два положения; управление исполнительными механизмами; световая индикация положения цепей управления. |
| БРУ-32 |
Ручное переключение с автоматического режима управления на ручной и обратно; управление исполнительными механизмами с помощью кнопок "больше-меньше"; индикация положения выходного вала исполнительного механизма с помощью миллиамперметра; световая индикация режимов управления и состояния цепей управления. |
| БРУ-42 |
Ручное или дистанционное переключение с автоматического режима на ручной и обратно; управление исполнительными механизмами с помощью кнопок "больше-меньше"; индикация положения выходного вала исполнительного механизма с помощью миллиамперметра; световая индикация режимов управления и состояния цепей управления; определение положения регулирующего органа. |
Входные сигналы стрелочного индикатора БРУ в зависимости от исполнения
| Условное обозначение исполнения |
Пределы изменения входного сигнала |
Входное сопротивление |
БРУ-32-00; -01; -02; -06; -07
БРУ-42-00; -01; -02; -06; -07 |
0 – 5 мА
0 – 10 В |
500 Ом
10 кОм |
БРУ-32-03, -04;-05; -08;-09
БРУ-42-03; -04;-05; -08;-09 |
4 – 20 мА |
200 Ом |
Электрическое питание - переменный ток номинальным напряжением 24 В и частотой 50 Гц.
Потребляемая мощность - не более 2,5 В.А.
Масса, не более: 0,5 кг - БРУ-22 ; 0, 7 кг - БРУ-32; 0,8 кг - БРУ-42
|
|
